HDMI 高清线在拼接屏，投影，监视器中如何选用？

一、输出端-线缆-显示端   3个环节中，按最小环节的分辨能力出效果

二、HDMI接头直接决定线缆使用寿命和效果，铁镀镍：接触传输效果差，抗干扰差，寿命短，成本低和铜镀金接触传输效果好，抗干扰强，寿命长，成本高。

三、目前市场上主要流行4款版本：1.3　 1.4  2.0  2.1，每版本分辨率，带宽如下：

      四、线缆规格：按最常用2.0版本来讲线规，AWG值是衡量导体直径的函数，所承载的电流，传输距离，价格不同，按桢田线规及苹果TV，LG电视机测试标准如下：

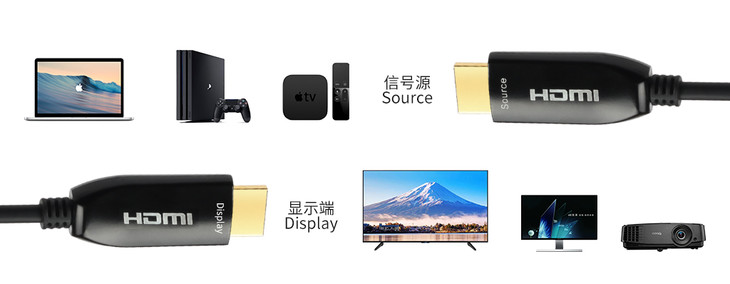

五、加放大器和光纤HDMI线有显示端和输出端的区分，布线前一定要看清楚。（投影机属显示端）

六、桢田ＨＤＭＩ全部按４Ｋ标准生产，5米以上60Hz的频率需求，建议选用光纤ＨＤＭＩ线合适。

七、显示设备，输出设备，和ＨＤＭＩ线缆属于匹配选择，最终按最小分辨率使用。

显示端：

拼接屏的LCD为1080，LED为４Ｋ＠60Ｈｚ，监视器有1080和4K都有，配线时了解参数，依据距离购买合适的。

输出端：

拼控器，NVR，音视频矩阵，编码器，电脑，游戏机的接口大小，输出分辨率的参数，显示器距离。

（400Ｗ以上分辨率的摄像机建议用4K显示器及4K HDMI线）

使用解答

ａ支持热拔插，但接口有拔插寿命；

ｂ闪屏，红点斑，雪花：线材规格使用不对或次品

ｃ不显示：放大器或光纤ＨＤＭＩ有分方向，接头方向错误，或线材规格用错，施工损坏（可用短线测试或调输出端低分辨率测试），信号源调对否；

ｄ通过转换头连接后出现：黑屏或闪屏，红点斑，雪花，１，转换头质量差；２，线材距离已到极限，余量不够；解决：降低分辨率或频率使用；

ｅ大部分能自适应出到最低分辨率，手动调整到高频时，由于线材达不到距离要求，需要用短ＨＤＭＩ线调低输出端设备分辨率后，再用长的ＨＤＭＩ线连接。直到连接成功即可；

市场上的HDMI线材鱼龙混杂，参数虚标，偷工减料，工艺欠缺，价格依次充好，如何确保能正常使用？

购买前请选择正规厂家生产的；

购买后先测试再布线：

１，苹果ＴＶ＋高清电视测试调出分辨率和频率，音频声道；　　　

２，布线前先测试效果；

３，质量工艺不好的线，测试时ＯＫ，布完线不行或时间用久会出问题，接头发烫等现象，都属于材料和工艺问题，还是要选择好厂家。

应用场景，投影，拼接屏，监视器，电视，游戏，音视频矩阵和分配。
