本书由汽车行业专家及技能大师工作室带头人主导，一线维修技师参与编写，全面、系统地介绍了汽车维修电工的基础知识和基本技能，以及利用不同的工具设备对汽车电路及电控系统的电阻、电压、电流、占空比、频率、数据流、波形进行检测及分析的方法。同时，作为工具书还汇集了近10年内典型车型（包括新能源汽车)的多种技术参数。

为解决纸质图书提供技术资料内容篇幅有限，以及持续更新缓慢的问题,本书配套有数字化手册，读者可以使用手机扫描二维码，进入数据库查询相关车型维修的技术资料。数据库的技术资料将根据读者需求持续补充和更新。

本书是一本汽车电气维修的实用工具书，主要适用于一线汽车维修电工进行汽车电路及电控系统知识和维修技能的学习，并可作为实际维修工作的参考资料，也可作为汽车机电维修技术人员的培训教材及中、高职汽车专业师生的教学参考书。

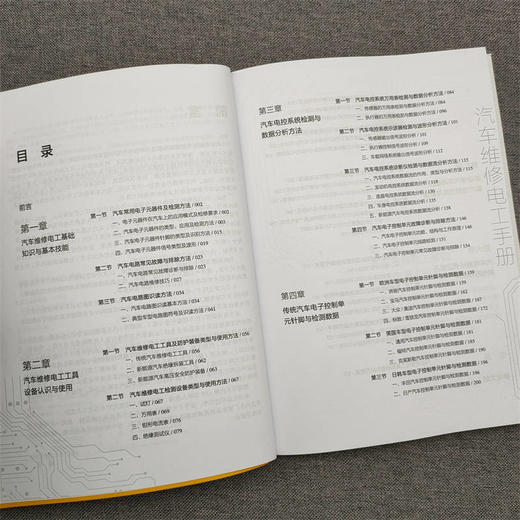

目 录

前言

第一章

汽车维修电工基础知识与基本技能

第一节 汽车常用电子元器件及检测方法 / 002

一、电子元器件在汽车上的应用模式及检修要求 / 002

二、汽车电子元器件的类型、应用及检测方法 / 003

三、汽车电子元器件针脚的类型及识别方法 / 015

四、汽车电子元器件信号类型及波形 / 019

第二节 汽车电路常见故障与排除方法 / 023

一、汽车电路常见故障诊断与排除 / 023

二、汽车电路维修技巧 / 027

第三节 汽车电路图识读方法 / 034

一、汽车电路图识读基本方法 / 034

二、典型车型电路图符号及识读方法 / 041

第二章

汽车维修电工工具设备认识与使用

第一节 汽车维修电工工具及防护装备类型与使用方法 / 056

一、传统汽车维修电工工具 / 056

二、新能源汽车绝缘拆装工具 / 062

三、新能源汽车高压安全防护装备 / 063

第二节 汽车维修电工检测设备类型与使用方法 / 067

一、试灯 / 067

二、万用表 / 069

三、钳形电流表 / 076

四、绝缘测试仪 / 079

第三章

汽车电控系统检测与数据分析方法

第一节 汽车电控系统万用表检测与数据分析方法 / 084

一、传感器的万用表检测与数据分析方法 / 084

二、执行器的万用表检测与数据分析方法 / 096

第二节 汽车电控系统示波器检测与波形分析方法 / 101

一、传感器输出信号波形分析 / 101

二、执行器控制信号波形分析 / 109

三、车载网络系统输出信号波形分析 / 112

第三节 汽车电控系统诊断仪检测与数据流分析方法 / 115

一、汽车电控系统数据流的作用、类型与分析方法 / 115

二、发动机电控系统数据流分析 / 118

三、底盘电控系统数据流分析 / 130

四、车身电控系统数据流分析 / 135

五、新能源汽车电控系统数据流分析 / 138

第四节 汽车电子控制单元故障诊断与排除方法 / 146

一、汽车电子控制单元功能、结构与工作原理 / 146

二、汽车电子控制单元线路检测 / 151

三、汽车电子控制单元常见故障诊断与排除 / 154

第四章

传统汽车电子控制单元针脚与检测数据

第一节 欧洲车型电子控制单元针脚与检测数据 / 159

一、奔驰汽车控制单元针脚与检测数据 / 159

二、宝马汽车控制单元针脚与检测数据 / 162

三、大众/奥迪汽车控制单元针脚与检测数据 / 167

四、标致/雪铁龙汽车控制单元针脚与检测数据 / 172

第二节 美国车型电子控制单元针脚与检测数据 / 181

一、通用汽车控制单元针脚与检测数据 / 181

二、福特汽车控制单元针脚与检测数据 / 185

三、克莱斯勒汽车控制单元针脚与检测数据 / 190

第三节 日韩车型电子控制单元针脚与检测数据 / 196

一、丰田汽车控制单元针脚与检测数据 / 196

二、日产汽车控制单元针脚与检测数据 / 200

三、本田汽车控制单元针脚与检测数据 / 205

四、三菱汽车控制单元针脚与检测数据 / 210

五、现代汽车控制单元针脚与检测数据 / 214

第四节 国产车型电子控制单元针脚与检测数据 / 220

一、国产品牌车型发动机控制单元针脚与检测数据 / 220

二、国产品牌车型其他系统控制单元针脚与检测数据 / 225

第五章

新能源汽车高低压部件检测方法与数据

第一节 纯电动汽车高低压部件检测方法与数据 / 228

一、比亚迪纯电动汽车高低压部件检测方法与数据 / 228

二、吉利帝豪纯电动汽车高低压部件检测方法与数据 / 245

第二节 混合动力汽车高低压部件检测方法与数据 / 260

一、比亚迪秦混合动力汽车高低压部件检测方法与数据 / 260

二、丰田卡罗拉双擎混合动力汽车高低压部件

检测方法与数据 / 270

第六章

汽车电控系统设定及其他操作程序

第一节 发动机电控系统设定及其他操作程序 / 301

一、电子节气门设定 / 301

二、发动机防起动钥匙系统匹配 / 306

第二节 底盘电控系统设定及其他操作程序 / 313

一、电子制动控制系统编码与设定 / 313

二、轮胎充气压力监控系统复位 / 318

第三节 车身电控系统设定及其他操作程序 / 323

一、电动车窗、天窗防夹功能设定 / 323

二、其他车身电控系统编码与设定 / 327

附 录  汽车维修电工其他必备知识和技能 / 332

参考文献
