书名：模块化变电站标准节点设计图集
书号：978-7-5239-1088-7
定价：69元
作者：浙江华云电力工程设计咨询有限公司
出版时间：2026-07-03
出版社：中国电力出版社
页码： 260    字数(千字)：401
开本：16开    版次：B1    印次：Y1

品牌介绍

中国电力出版社成立于 1951 年，作为中国成立最早的中央科技出版社之一，曾隶属于水利电力部、能源部、电力工业部、国家电力公司，现为国家电网公司所属的科技出版社，在电气技术专业出版领域享有极高的声誉。该社作为以图书出版为主体，音像、电子出版物、期刊、网络出版共同发展的大型出版企业，以强大的出版资源和高素质的专业队伍，致力于向读者提供包括电力工程、电气工程、建筑工程、电子技术、信息技术、外语、大中专教材、家教等学科门类齐全的权威出版物，也竭力为广大师生提供精品教材，是教育部和北京市教委规划教材的出版基地之一。

产品特色

本书涵盖110千伏及以上变电站建设中常用的200余项节点，并根据已建工程的施工反馈结合浙江公司的建设特点进行了系列的优化。

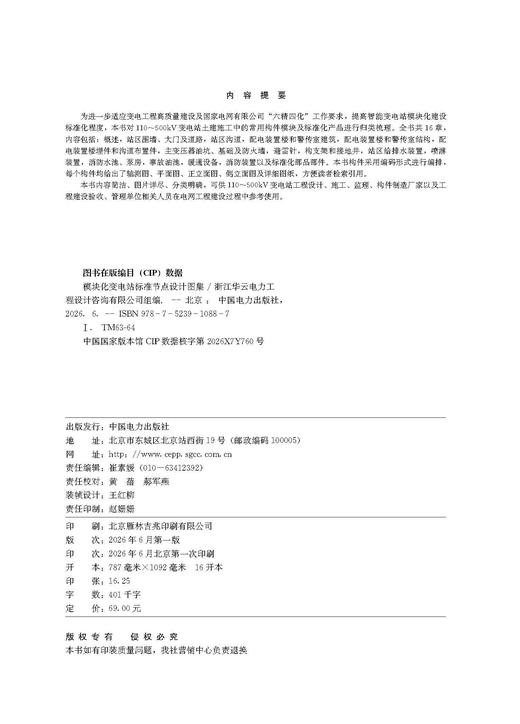

内容介绍

为进一步适应变电工程高质量建设及国家电网有限公司“六精四化”工作要求，提高智能变电站模块化建设标准化程度，本书对110～500kV变电站土建施工中的常用构件模块及标准化产品进行归类梳理。全书共16章，内容包括：概述，站区围墙、大门及道路，站区沟道，配电装置楼和警传室建筑，配电装置楼和警传室结构，配电装置楼埋件和沟道布置件，主变压器油坑、基础及防火墙，避雷针，构支架和接地井，站区给排水装置，喷淋装置，消防水池、泵房，事故油池，暖通设备，消防装置以及标准化部品部件。本书构件采用编码形式进行编排，每个构件均给出了轴测图、平面图、正立面图、侧立面图及详细图纸，方便读者检索引用。 本书内容简洁、图片详尽、分类明确，可供110~500kV变电站工程设计、施工、监理、构件制造厂家以及工程建设验收、管理单位相关人员在电网工程建设过程中参考使用。
本书适用于本书内容简洁、图片详尽、分类明确，可供110~500kV变电站工程设计、施工、监理、构件制造厂家以及工程建设验收、管理单位相关人员在电网工程建设过程中参考使用。

前言

前言 根据国务院办公厅《关于大力发展装配式建筑的指导意见》（国办发〔2016〕71号）、住房城乡建设部《“十三五”装配式建筑行动方案》(建科〔2017〕77号)等文件精神，以及国家电网有限公司（以下简称“国家电网公司”）基建“六精四化”三年行动计划，持续深化电网建设标准化，创新推进电网建设模块化，进一步提高设计效率，缩短施工周期，促进电网工程建设质量提升，国网浙江省电力有限公司（以下简称“国网浙江电力”）于2022年启动基建“标准化、模块化”三年行动实施方案。 本图集的编制，进一步落实了国家电网公司基建部关于智能变电站模块化建设的工作要求，推进以“四化”为基本特征的高质量建设。编制工作结合国家电网基建“六精四化”、数字智能电网建设等新要求，巩固近年来电网标准化设计、模块化建设成果，强化标准化成果规范应用，进一步深化工厂化加工、装配式施工，推进电网建设标准化、模块化。同时持续强化规模效应，在降低建设成本的同时，推动工程建设质量、效率和效益的协同提升，助力打造“安全可靠、先进适用、经济合理、建设高效、运维便捷”的模块化建设工程，更好地满足电网高质量发展的新需求。 本图集系统地对变电站建设过程中的常用构件进行了优化总结归类，并在《国家电网有限公司输变电工程标准工艺》的基础上，结合国网浙江电力所属11家地市公司的地域特点和工程建设经验，对工艺进行了针对性的优化；同时为应对当前变电站建设的新需求、新场景，新增了精准送风成套装置、一体化事故油池、一体化消防水池等模块化工艺，进一步提升了变电站模块化建设的集成度与适配性。本图集在编制的同时，根据国家电网公司三维设计相关文件的要求，采用三维设计软件对图册相关工艺内容重新进行了绘制，并形成了相应的构件库。 本书由浙江华云电力工程设计咨询有限公司组织编写，在编写过程中得到了国网浙江电力所属11家地市公司设计院以及浙江省送变电工程有限公司的大力支持，并在建设过程中得到了有效的应用。 限于编者技术及经验水平，本书内容如有不妥之处 ，恳请广大读者批评指正! 作者 2026年4月

目录

目录
前言
第1章概述1
11编制背景1
12使用说明1
第2章站区围墙、大门及道路5
21围墙5
ABWA01实体式围墙（钢筋混凝土抗风柱）5
ABWA02实体式围墙（钢抗风柱）6
ABWB01通透式围墙7
ABWC01围墙抗风柱（钢筋混凝土柱）8
ABWC03围墙抗风柱（钢柱）10
ABWD01围墙钢筋混凝土预制墙板12
ABWE01围墙钢筋混凝土预制压顶及连接（钢筋混凝土抗风柱）13
ABWE02围墙钢筋混凝土预制压顶及连接（钢筋混凝土抗风柱）15
ABWF01围墙抗风柱基础（适用于围墙条形基础）16
ABWF03围墙抗风柱基础（适用于围墙挡土墙）18
ABWG01围墙基础19
ABWG02伸缩缝20
ABWH01电子围栏21
22大门23
ABDA01平开门23
ABDB01电动推拉门24
ABDC01门柱26
23道路28
ADLA01沥青路面28
ADLB01混凝土路面30
ADLC01路缘石32
ADLD01操作小道33
ADLE01防撞墩34
24小型基础36
AJCA01户外灯具、监控杯口式基础36
AJCB01户外灯具、监控地脚螺栓式基础37
AJCC01运行围栏地桩39
AJCD01场地基准点40
25地坪41
ADMA01碎石地坪41
ADMB01草皮地坪42
第3章站区沟道43
31电缆沟43
ADGA01电缆沟压顶43
ADGB01电缆沟过水板44
ADGC01电缆沟沟底排水管及伸缩缝45
32小型电气箱体基础46
AXJA01端子箱46
AXJB01余缆箱47
第4章配电装置楼和警传室建筑49
41普通外墙49
BWQA01硅酸盐板墙体49
AWQB01铝镁锰板墙体50
AWQC01阳角52
BWQD01阴角53
BWQE01内外墙交接（硅酸盐板）55
BWQE02内外墙交接（铝镁锰板）56
BWQF01阳角包柱节点58
BWQG01阴角包柱节点59
AWQH01室外明露钢柱包裹节点61
AWQI01地面节点62
AWQJ01外墙顶部梁包裹节点64
AWQJ02外墙中间梁包裹节点65
AWQJ03外墙顶部梁包裹节点66
AWQK01矩形管墙梁与钢柱连接（檩托在下）67
AWQK02矩形管墙梁与钢柱连接（檩托在上）68
AWQK03矩形管墙梁与钢柱连接69
AWQL01竖向檩条与横向墙檩连接170
AWQL02竖向檩条与横向墙檩连接271
42普通内墙72
BNQA01内墙地面72
BNQB01内墙连接73
BNQC01墙柱连接节点74
BNQD01墙梁连接节点75
BNQE01卫生间底部节点76
BNQF01内隔墙包柱节点177
BNQF02内隔墙包柱节点277
BNQG01内墙顶部梁包裹节点78
43防火外墙79
BFWA01硅酸盐板墙体79
AFWB01铝镁锰板墙体81
BFWC01转角节点82
BFWD01柱防火节点83
BFWE01梁防火节点85
44防火内墙85
BFNA01水泥板轻质复合条板85
AFNB01蒸压加气混凝土板87
45工艺预留洞口88
ADKA01风机洞口88
ADKB01配电箱、控制箱、接地箱与墙体连接90
ADKC01穿墙套管洞口91
ADKD02穿墙套管洞口92
46门窗洞口93
AMCA01门洞口193
AMCA02门洞口294
AMCB01窗洞口95
47楼梯97
ALTA01室内楼梯97
ALTB01室外楼梯98
48吊装平台100
ADPA01可拆卸栏杆100
ADPB01挑平台檐口102
ADPB02挑平台檐口103
49空调平台105
AKPA01空调外机基础105
AKPB01空调平台板106
410勒脚107
ALJA01蘑菇石勒脚107
411散水108
ASSA01预制散水108
ASSB01雨水口110
412坡道111
APDA01台阶、 坡道111
413雨棚114
AYPA01雨棚114
BYPA02雨棚115
BYPA03雨棚117
414屋面118
AWMA01屋面分格缝118
BWMB01屋面做法119
AWMC01女儿墙侧模支撑节点121
AWMD01高低跨屋面122
AWME01女儿墙泛水及压顶123
AWMF01排水孔124
AWMF02跌水簸箕125
AWMG01导地线挂架爬梯及护笼127
AWMG02航空铝材屋顶爬梯129
AWMH01屋面构架柱防水131
AWMI01屋顶水箱133
第5章配电装置楼和警传室结构134
51基础134
AMSA01锚栓134
52框架135
AKJA01沉降观测点135
AKJB01钢柱接地节点137
AKJC01钢梁端头加固138
AKJD01梁上剪力钉/栓钉节点139
AKJE01隅撑141
AKJF01梁挑耳节点143
AKJG01箱型柱柱全螺栓144
AKJG02H型柱柱全螺栓146
53楼面148
ALMA01压型钢板边缘节点148
ALMB01楼板钢筋断面图150
54屋面152
AWMJ01中间节点1152
AWMK01中间节点2153
AWML03中间节点3155
AWMM01梁柱连接加强筋156
AWMN01垂直主筋方向板边节点157
AWMO01平行主筋方向板边节点159
AWMP01支座钢筋161
AWMQ01屋顶水箱基础162
55墙面163
AQMA01墙梁163
AQMB01墙梁支托165
AQMC01墙梁与钢柱连接166
AQMD01拉条、 撑杆168
AQME01拉条与墙梁连接节点169
AQMF01女儿墙柱节点170
AQMG01外围护墙条基171
第6章配电装置楼埋件和沟道布置件172
61楼地面172
BLDA01开关柜槽钢172
BLDB01花岗岩室内沟盖板173
BLDC01 GIS通用埋件174
BLDD01 GIS电缆浅槽盖板175
ALDE01楼面开洞176
ALDF01二次设备间静电地板177
ALDG01二次设备间槽钢支架178
62电缆层179
ALCA01电缆层电缆托架179
ALCB01止水钢板181
63屋顶182
AWDA01 导地线挂点182
AWDB01 GIS吊点、地锚184
第7章主变压器油坑、基础及防火墙185
71油坑185
AYKA01油坑压顶185
72主变压器基础186
ABJA01预埋件186
ABJB01钢格栅187
ABJC01 沉降观测点188
73主变压器防火墙189
AFHA01柱189
AFHB01墙板190
AFHC01压顶梁191
AFHD01爬梯、 护笼1192
AFHD02爬梯、 护笼2194
74电气箱体基础196
AXJC01在线监测柜基础196
AXJD01智能组件柜基础198
AXJE01主变压器风冷控制箱基础200
AXJF01电源检修箱基础202
第8章避雷针204
ALZA01螺栓安装架204
ALZB01连接节点205
第9章构支架和接地井206
91构架206
AGJA01 110kV主变压器构架节点206
AGJB01构架柱柱脚施工图207
92支架209
AZJA01避雷器支架209
AZJB01中性点支架211
AZJC01电缆终端支架213
AZJD01母线桥支架215
93接地井218
AJJA01接地小井218
第10章站区给排水装置219
ASJA01事故油池通气管219
ASJB01预制检查井井圈井盖220
ASJC01预制雨水口井圈井盖221
第11章喷淋装置222
111支架222
APZA01支架及基础222
112喷头225
APTA01喷头安装图1225
APTA02喷头安装图2226
第12章消防水池、泵房227
121吊车轨道227
ADDA01轨道连接节点227
122检修孔230
AJKA01检修孔230
123通气管231
AQKA01通气管231
第13章事故油池232
AGFA01检修钢爬梯、人孔盖板232
第14章暖通设备234
AFJA01风机安装234
AFJB01消防泵房风机236
第15章消防装置237
151消火栓箱237
AXXA01消火栓箱237
152消防水管239
AXGA01消防水管穿楼屋面节点239
153管道240
AGDA01管道系统图240
154玻璃顶棚242
ABPA01玻璃顶棚242
第16章标准化部品部件244
161一体化事故油池244
AYCA01一体化事故油池244
162雨水一体化智能装置245
AYSA01雨水一体化智能装置245
163 精准送风系统246
ASFA01精准送风系统246
