本图集对铜包铝电力电缆的敷设、安装和施工做法进行了规范和指导，给出了铜包铝电缆技术参数、体现了铜包铝电力电缆的良好性能。

     内容包括铜包铝电缆的敷设与安装、敷设时的施工要点、铜包铝电缆载流量、载流量修正系数、缆线外径等设计参数。方便设计、施工人员在选用铜包铝电缆时进行查表选型及敷设安装。

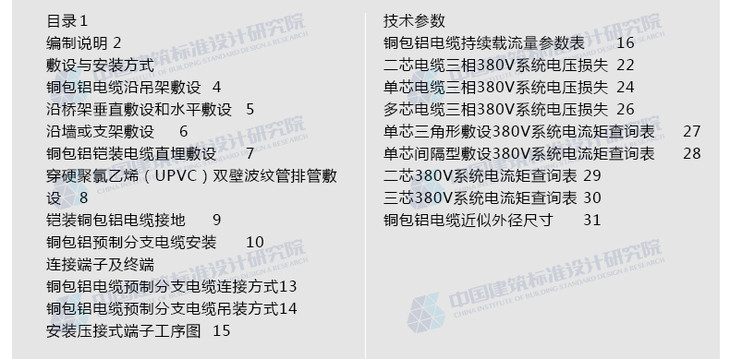

目录    1

编制说明    2

敷设与安装方式

铜包铝电缆沿吊架敷设    4

沿桥架垂直敷设和水平敷设    5

沿墙或支架敷设    6

铜包铝铠装电缆直埋敷设    7

穿硬聚氯乙烯（UPVC）双壁波纹管排管敷设    8

铠装铜包铝电缆接地    9

铜包铝预制分支电缆安装    10

连接端子及终端

铜包铝电缆预制分支电缆连接方式    13

铜包铝电缆预制分支电缆吊装方式    14

安装压接式端子工序图    15

技术参数

铜包铝电缆持续载流量参数表    16

二芯电缆三相380V系统电压损失    22

单芯电缆三相380V系统电压损失    24

多芯电缆三相380V系统电压损失    26

单芯三角形敷设380V系统电流矩查询表    27

单芯间隔型敷设380V系统电流矩查询表    28

二芯380V系统电流矩查询表    29

三芯380V系统电流矩查询表    30

铜包铝电缆近似外径尺寸    31
