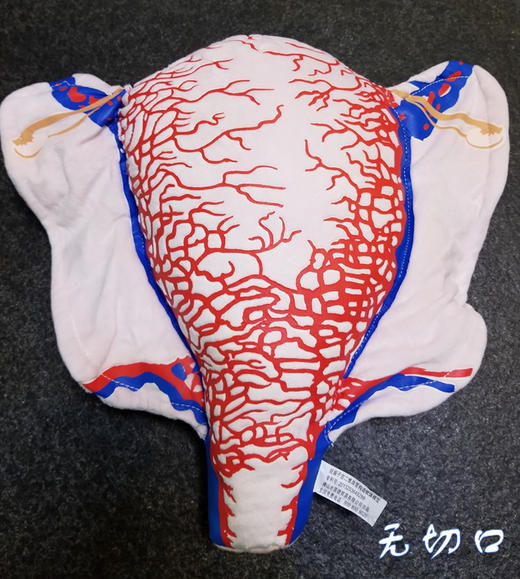

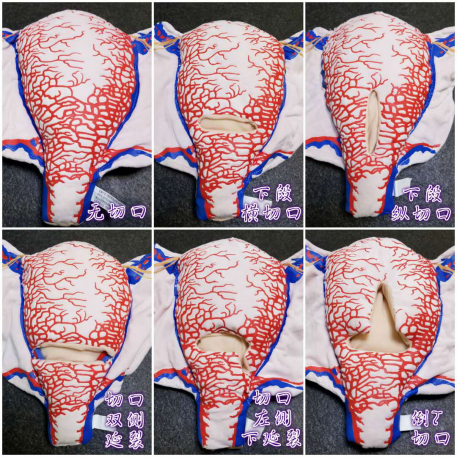

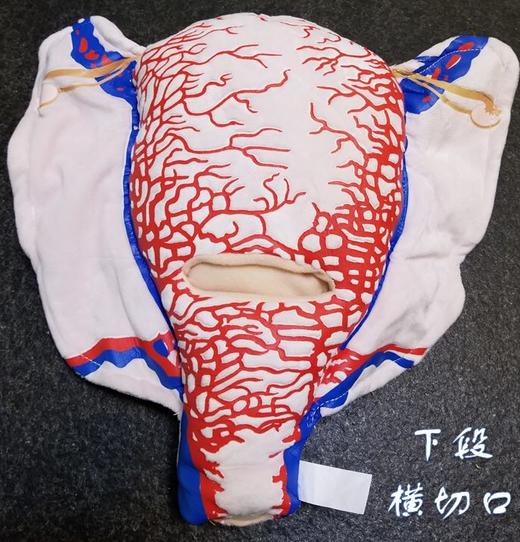

软体子宫模型系列共6个产品：

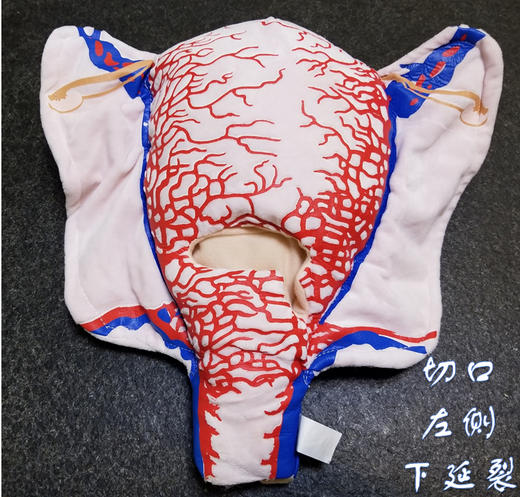

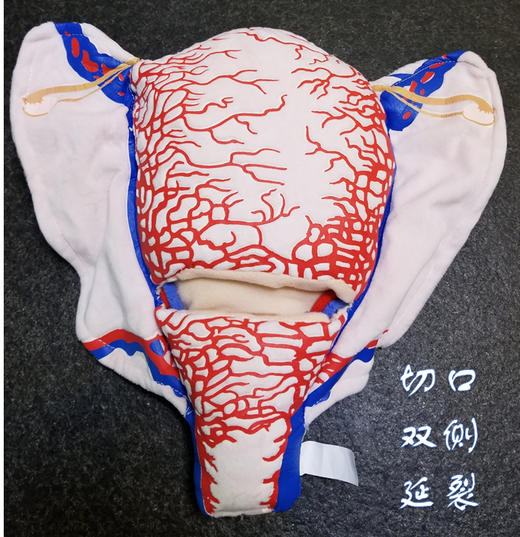

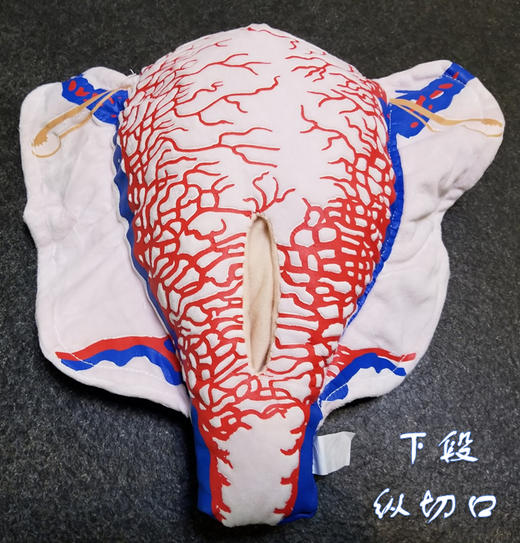

无切口（老版），倒T切口型，下段纵切口型，切口左侧下延裂型，切口双侧延裂型

申请号： CN201320364928.9

申请日：2013-06-24

公开/公告日：2014-01-29

公开/公告号：CN203415154U

主分类号：G09B23/30

申请/专利权人：李映桃;陈娟娟

发明/设计人：李映桃;陈娟娟

分类号：G09B23/30

李映桃教授简介

女，副教授，广州市重症孕产妇救治中心主任兼产科主任，硕士生导师，从事妇产科工作21年，兼任中华医学会围产分会青年委员，广东省医疗事故鉴定专家组成员，广东省优生优育协会第五届理事会围产期保健专家委员会委员，广东省医学会围产分会委员及产后出血专业组副组长，中华医学会广州市围产学会委员，广州市女医师学会理事，广州市急救专家小组成员，广州市围产保健专家委员会委员，参与撰写《中华围产医学》《妇产科危急重症救治》等专著共5部。

【技术领域】

本实用新型涉及一种教学模型，特别涉及一种妊娠子宫三维血管构造软体模型，帮助妇产科医护人员感性理解并掌握妊娠子宫血管构造特点，实体模型上演练产后出血各项止血技术，实现良好的妇科手术技巧培训，达到理想的教学效果。

【背景技术】

产后出血是产科在分娩期发生的严重并发症，占全球孕产妇死亡病因的1／4，居我国孕产妇死亡原因的首位。而严重产后出血(severe postpartum hemorrhage)早在20世纪80年代末就被提出，但迄今为止其定义尚无统一标准，有学者将失血速度大于150ml／min或者突然失血超过I500～2000ml计为严重之列，但也有学者将其定义为估计出血量>1500ml或围分娩期血红蛋白下降>40g／L或需立即输血>4u者称为严重产后出血。因为大部分的健康孕妇失血500ml不引起血流动力学损害性变化，而严重产后出血则因常合并重度失血性休克，较早发生多脏器功能受损、DIC、产褥感染、产后贫血、席汉氏综合症等，严重威胁孕产妇和胎儿安危，致使孕产妇和围生儿病死率增高。如何早期预测威胁患者生命的产后出血并实施有效止血处理是当今产科医生面临的挑战。

国内围产专家将常用的处理产后出血时须遵循的原则总结为M0PPABE方法，即按摩子宫(massage)、缩宫素(Oxytocin)、前列腺素(Prostaglandins)、宫腔填塞纱布(uterine packaging)、子宫动脉结扎(artery ligation)、子宫底压迫缝合(B—Lynch)、子宫动脉栓塞(embolization)等。最后采用的处理方式是急症子宫切除。处理产后出血，特别是宫缩乏力引起的产后出血，要遵循先简单、后复杂，先无创、后有创的原则。

目前，各大医学院校和临床操作技能培训机构的教学用品仅为挂图而缺乏实体模型，因此，在培训产科医师准确掌握产后出血的规范性止血技术方面，教学效果甚不理想。

【实用新型内容】

本实用新型的目的在于提供一种实体形象逼真、实操方便、可达到良好实操技能培训效果且能实现理想教学的妊娠子宫三维血管构造软体模型，能够让妇产科医师高质量地为孕产妇提供临床服务，降低孕产妇产后出血的罹患率和死亡率，避免手术并发症的发生。

本实用新型的上述目的通过以下的技术措施来实现：一种妊娠子宫三维血管构造软体模型，其特征在于：它包括由弹性材质制成的主体，所述主体的形状是人体子宫于足月分娩后的子宫和附件的整体形状，所述主体为一空腔，在所述主体的外表面上凸起有三维仿照人体子宫足月妊娠时血管形状和走向的血管。

本实用新型的实体形象逼真，采用弹性材质制成，具有和人体子宫相近似弹性的材料，有利于医学生学习并掌握子宫及其附件的解剖，能够帮助妇产科医护人员感性理解并掌握妊娠子宫血管构造特点，实体模型上演练产后出血各项止血技术，达到良好的实操技能培训效果，让妇产科医师能高质量地为孕产妇提供临床服务，降低孕产妇产后出血的罹患率和死亡率。

作为本实用新型的一种实施方式，所述空腔的侧壁主要由外层布料、内层布料和填充物组成，所述外层布料罩括住内层布料且在二者之间形成容置空间，所述填充物充填在该容置空间中使所述主体被按压后收缩或者撤回按压作用力后恢复原状。

优选地，所述外层布料采用边轮布，所述内层布料采用CVC绒布，所述填充物采用PP棉。

作为本实用新型的一种改进，所述主体的外表面上的血管彩色丝印而成。

作为本实用新型的一种推荐方式，所述主体的高度为260～300mm，宽度为200～240mm，底部宽度为180～200mm。

本实用新型所述空腔的侧壁的厚度为40～50mm，空腔的容积是600～800ml。

【显著优势】

本实用新型的实体形象逼真，采用弹性材质制成，具有和人体子宫相近似弹性的材料，有利于医学生学习并掌握子宫及其附件的解剖，能够帮助妇产科医护人员感性理解并掌握妊娠子宫血管构造特点，实体模型上演练产后出血各项止血技术：即按摩子宫、缩宫素宫体注射、前列腺素宫体注射、宫腔填塞纱布、子宫动脉结扎、子宫底压迫缝合、子宫动脉栓塞等，便于现场演练、学员实操考核。可达到良好的实操技能培训效果，让妇产科医师能高质量地为孕产妇提供临床服务，降低孕产妇产后出血的罹患率和死亡率。可辨识卵巢动静脉、子宫动静脉，形象、标准化产科急症全子宫切除术/次全子宫切除术范围和技巧，避免手术并发症的发生。

本实用新型一种妊娠子宫三维血管构造软体模型，它包括由弹性材质制成的主体，主体的高度为300mm，宽度为240mm，底部宽度为200mm。空腔侧壁的厚度为50mm，空腔的容积是800ml。附件包括卵巢、输卵管和阔韧带，主体为一空腔。在主体的外表面上彩色丝印有三维仿照人体子宫血管形状和走向的血管13，血管13凸起在主体的外表面上

【说明展示】

血管为卵巢动静脉、子宫动静脉以及其终末分支子宫螺旋动脉，实体形象逼真，有利于医学生学习并掌握子宫及其附件的解剖，能够帮助妇产科医护人员感性理解并掌握妊娠子宫三维血管构造特点，主体采用弹性材料制成，可在实体模型上演练产后出血各项止血技术：按摩子宫、缩宫素宫体注射、前列腺素宫体注射、宫腔填塞纱布、子宫动脉结扎、子宫底压迫缝合、子宫动脉栓塞等；而且能够辨识卵巢动静脉、子宫动静脉，准确行卵巢动静脉的输卵管支或卵巢支结扎，子宫动静脉的上下行支结扎。形象、标准化产科急症全子宫切除术/次全子宫切除术范围和技巧，避免手术并发症的发生。

在本实施例中，空腔的侧壁主要由外层布料、内层布料和填充物组成，外层布料罩括住内层布料且在二者之间形成容置空间，外层布料采用边轮布2，内层布料采用CVC绒布3，填充物采用PP棉，填充物充填在容置空间中使主体被按压后收缩或者撤回按压作用力后恢复原状。

在其它实施例中，空腔的侧壁可以采用其它弹性材质制成，即具有和人体子宫相近似弹性的材料，例如橡胶等材料；主体的高度为260～300mm，宽度为200～240mm，底部宽度为180～200mm。空腔的侧壁的厚度为40～50mm，空腔的容积是600～800ml。
