一、TX3212输入输出模块性能特点

1、二总线，无极性；

2、采用专用集成芯片；

3、总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响；

4、输入可设置为常开检线或常闭检线模式；

5、输出为无源/有源触点输出；

6、软硬件多级滤波，提高抗干扰能力；

7、插拔式结构设计，正面拆装，工程使用方便。

二、TX3212输入输出模块技术参数

型号：TX3212

名称：输入输出模块

品牌：泰和安

工作电压：15~28V(脉冲）、DC20~28V

总线监视电流：≤0.5mA

总线报警电流：≤2.0mA

电源监视电流：≤3.5mA

电源报警电流：≤20mA

编码方式：电子编码

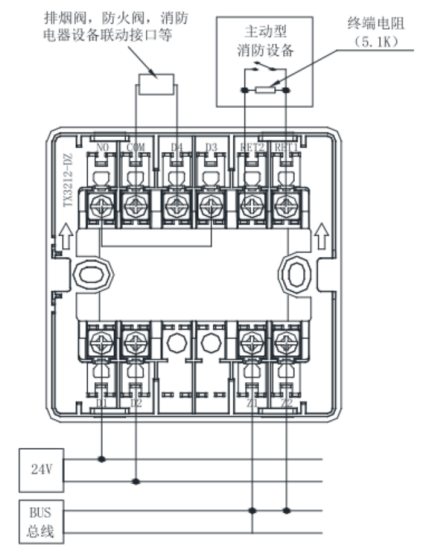

三、TX3212输入输出模块接线图

Z1、Z2：总线信号输入，无极性；

D1、D2：24V电源输入，无极性；

COM、NO：常开触点输出，触点容量30V/2.0A；

RET1、RET2：监视信号输入，无源接点；

D3、D4：辅助电源输出，D3为负极，D4为正极。
