书名：新版全程图解电工电路
定价：42.0
ISBN：9787030508225
作者：黄海平
版次：1
出版时间：2017-01

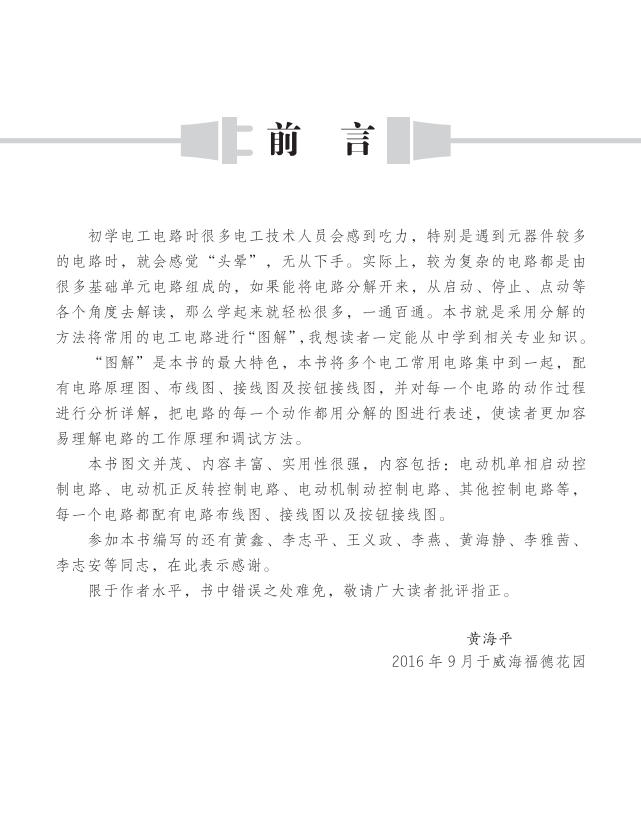

内容提要：

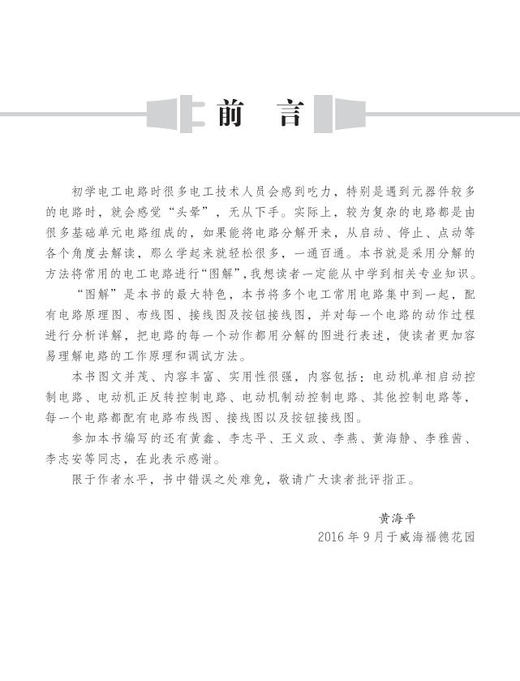

“图解”是本书的*大特色，本书将多个电工常用电路集中到一起，配有电路原理图、布线图、接线图及按钮接线图，并对每一个电路的动作过程进行分析详解，把电路的每一个动作都用分解的图进行表述，使读者更加容易理解电路的工作原理和调试方法。

目录：

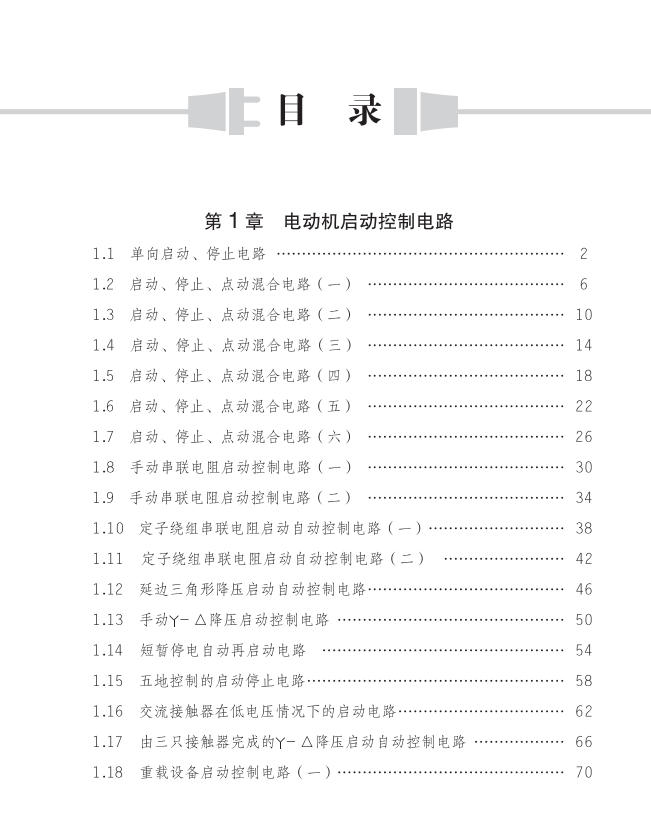

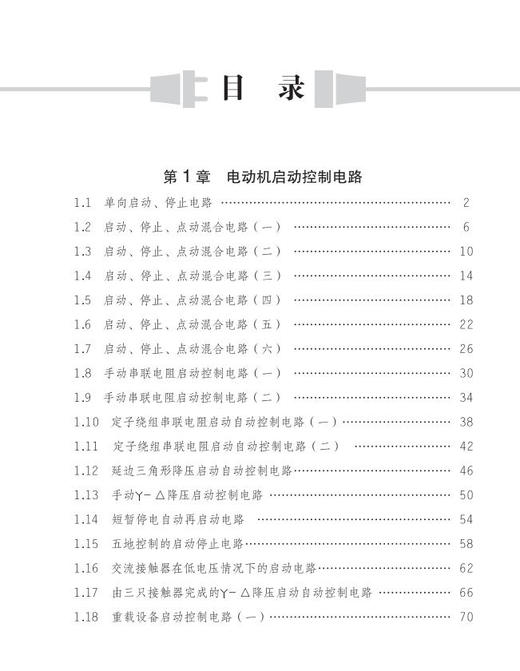

目录
第1章电动机启动控制电路
1.1单向启动、停止电路2
1.2启动、停止、点动混合电路(一)6

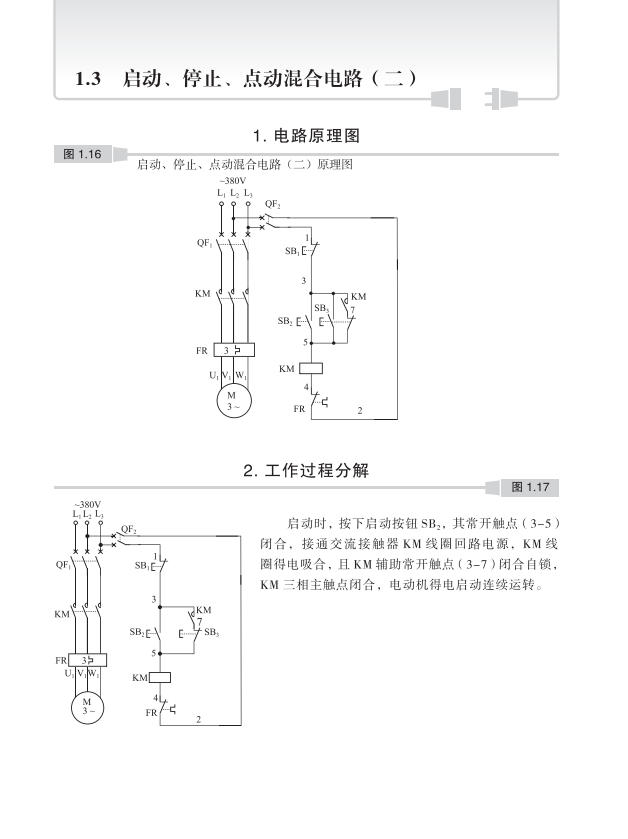

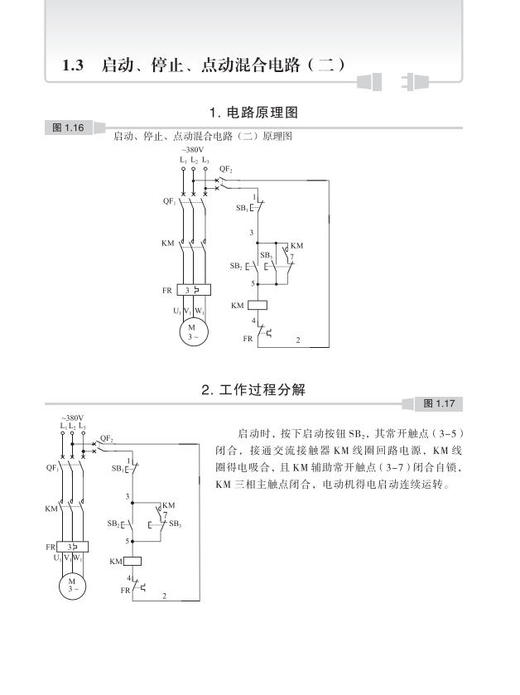

1.3启动、停止、点动混合电路(二)10
1.4启动、停止、点动混合电路(三)14
1.5启动、停止、点动混合电路(四)18
1.6启动、停止、点动混合电路(五)22
1.7启动、停止、点动混合电路(六)26
1.8手动串联电阻启动控制电路(一)30
1.9手动串联电阻启动控制电路(二)34
1.10定子绕组串联电阻启动自动控制电路(一)38
1.11定子绕组串联电阻启动自动控制电路(二)42
1.12延边三角形降压启动自动控制电路46
1.13手动y-Δ降压启动控制电路50
1.14短暂停电自动再启动电路54
1.15五地控制的启动停止电路58
1.16交流接触器在低电压情况下的启动电路62
1.17由三只接触器完成的y-Δ降压启动自动控制电路66
1.18重载设备启动控制电路(一)
1.19重载设备启动控制电路(二)74
1.20重载设备启动控制电路(三)78
1.21自耦变压器降压启动自动控制电路81
1.22单按钮控制电动机启停电路85
1.23双路熔断器启动控制电路89

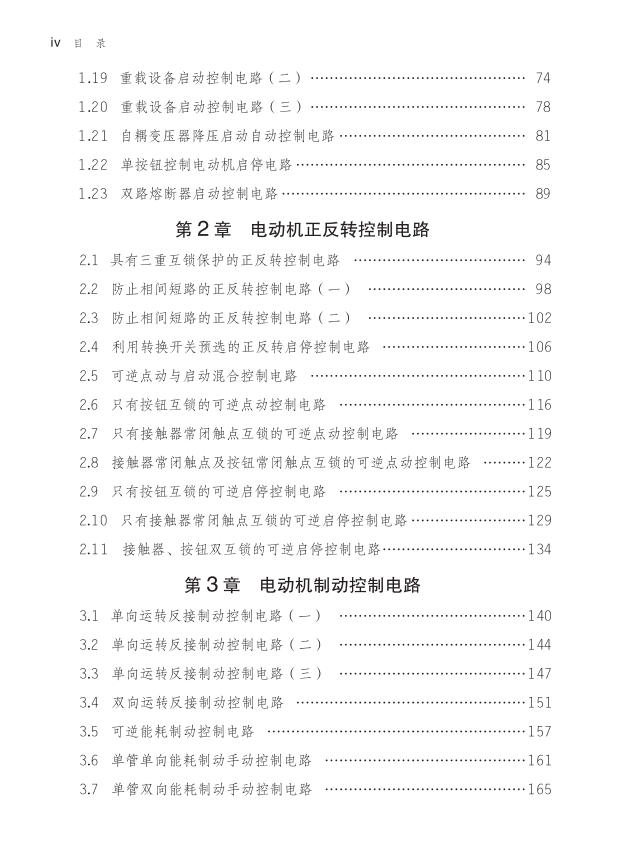

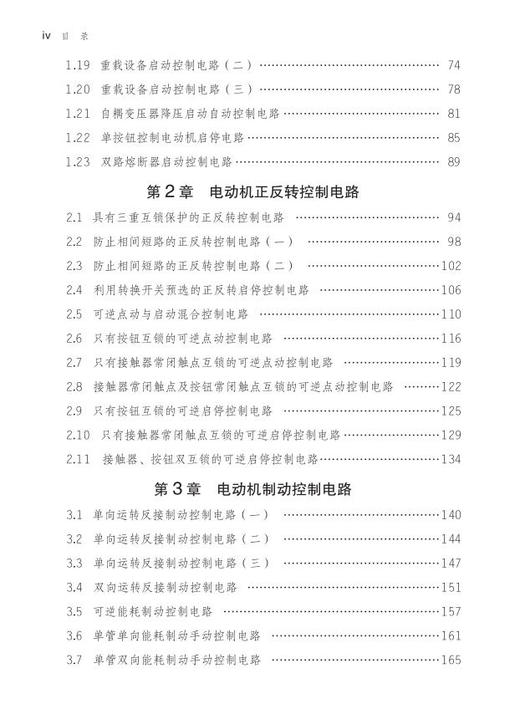

第2章电动机正反转控制电路
2.1具有三重互锁保护的正反转控制电路94
2.2防止相间短路的正反转控制电路(一)98
2.3防止相间短路的正反转控制电路(二)102
2.4利用转换开关预选的正反转启停控制电路106
2.5可逆点动与启动混合控制电路110
2.6只有按钮互锁的可逆点动控制电路116
2.7只有接触器常闭触点互锁的可逆点动控制电路119
2.8接触器常闭触点及按钮常闭触点互锁的可逆点动控制电路122
2.9只有按钮互锁的可逆启停控制电路125
2.10只有接触器常闭触点互锁的可逆启停控制电路129
2.11接触器、按钮双互锁的可逆启停控制电路134
第3章电动机制动控制电路
3.1单向运转反接制动控制电路(一)140
3.2单向运转反接制动控制电路(二)144
3.3单向运转反接制动控制电路(三)147
34双向运转反接制动控制电路151
3.5可逆能耗制动控制电路157
3.6单管单向能耗制动手动控制电路161
37单管双向能耗制动手动控制电路165

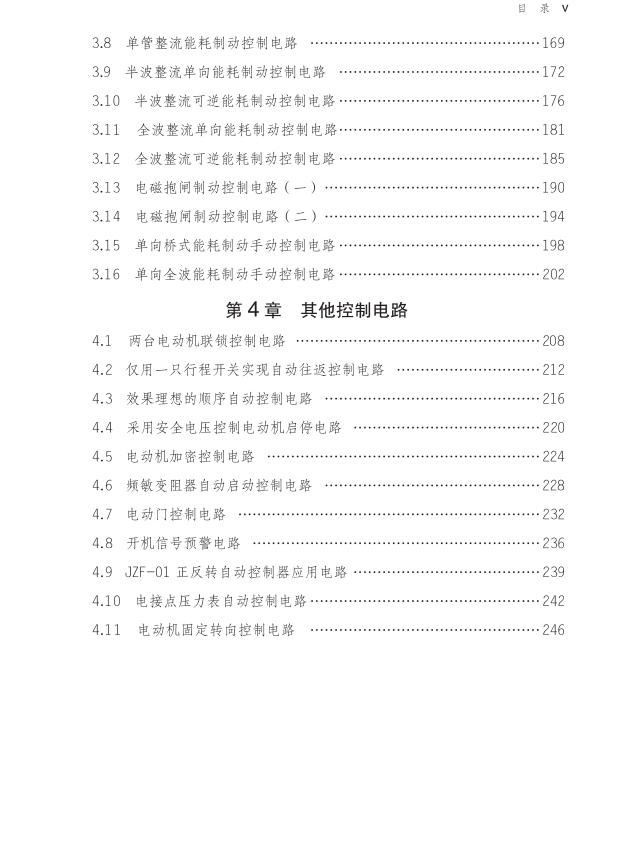

3.8单管整流能耗制动控制电路169
3.9半波整流单向能耗制动控制电路172
3.10半波整流可逆能耗制动控制电路176
3.11全波整流单向能耗制动控制电路181
3.12全波整流可逆能耗制动控制电路185
3.13电磁抱闸制动控制电路(一)190
3.14电磁抱闸制动控制电路(二)194
3.15单向桥式能耗制动手动控制电路198
3.16单向全波能耗制动手动控制电路202
第4章其他控制电路
4.1两台电动机联锁控制电路208
4.2仅用一只行程开关实现自动往返控制电路212
4.3效果理想的顺序自动控制电路216
4.4采用安全电压控制电动机启停电路220
4.5电动机加密控制电路224
4.6频敏变阻器自动启动控制电路228
4.7电动门控制电路232
4.8开机信号预警电路236
4.9JZF-01正反转自动控制器应用电路239
4.10电接点压力表自动控制电路242
4.11电动机固定转向控制电路246

在线试读：
第1章电动机启动控制电路

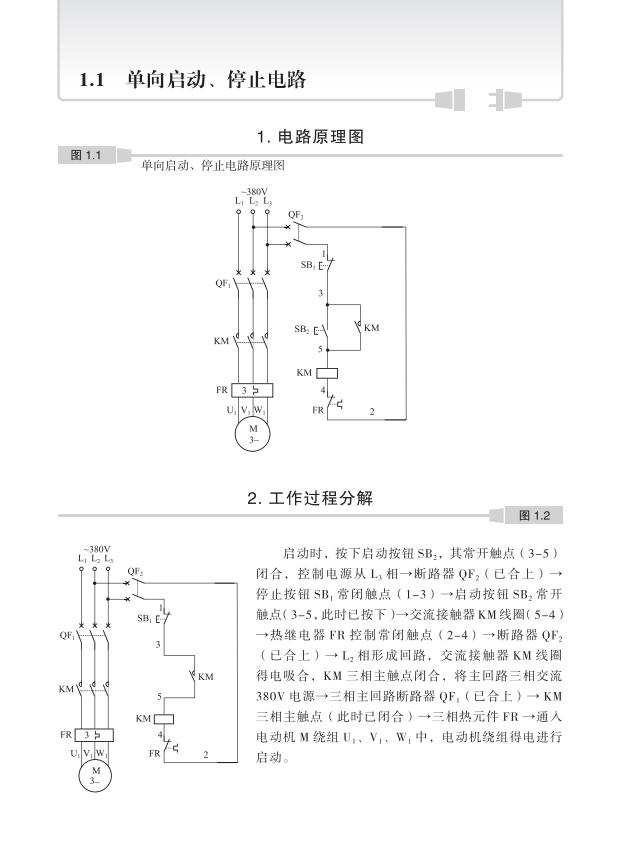

1.1 单向启动、停止电路
图1.1
1 .电路原理图
单向启动、停止电路原理图
2. 工作过程分解
图1.2
启动时，按下启动按钮SB2，其常开触点(3-5 )闭合，控制电源从L3相→断路器QF2 (己合上) →停止按钮SB2常闭触点( 1-3)→启动按钮SB2常开触点(3-5，此时已按下)→交流接触器KM 线圈(5-4)→热继电器FR 控制常闭触点(2-4)→断路器QF2(已合上)→L2相形成回路，交流接触器KM线圈KM 得电吸合，KM三相主触点闭合，将主回路三相交流380V 电源→三相主回路断路器QF1 (己合上)→KM三相主触点(此时已闭合)→三相热元件FR→通人电动机M 绕组U 1、V1 、W1 中，电动机绕组得电进行启动。

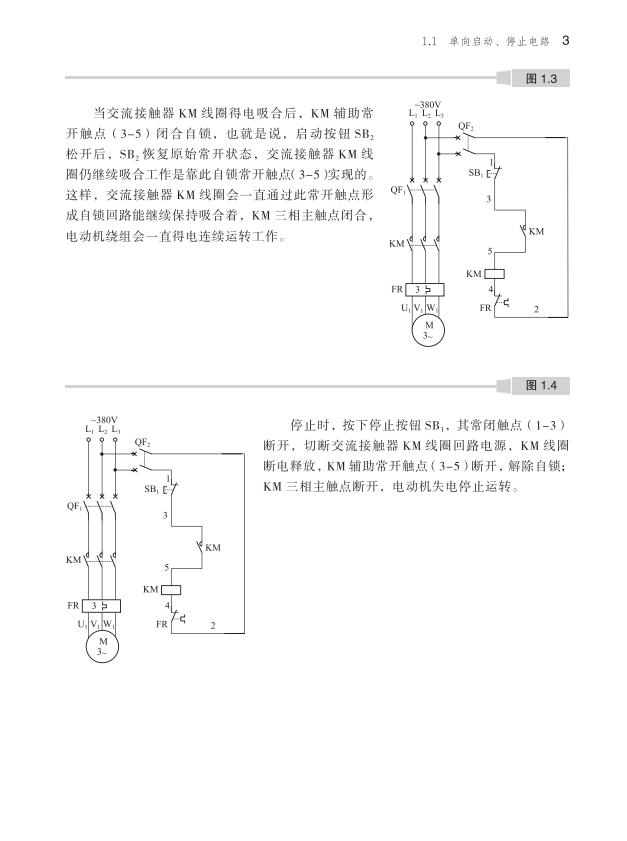

当交流接触器KM线圈得电吸合后，KM辅助常开触点(3-5 )闭合自锁，也就是说，启动按钮5B2松开后，5B2恢复原始常开状态，交流接触器KM线圈仍继续吸合工作是靠此自锁常开触点(3-5 )实现的。这样，交流接触器KM线圈会一直通过此常开触点形成自锁回路能继续保持吸合着，KM三相主触点闭合，电动机绕组会一直得电连续运转工作。
图1.4
停止时，按下停止按钮SB1，其常闭触点(1-3)断开，切断交流接触器KM线圈回路电源，KM线圈断电释放，KM辅助常开触点(3-5)断开，解除自锁；KM三相主触点断开，电动机失电停止运转。
图1.5

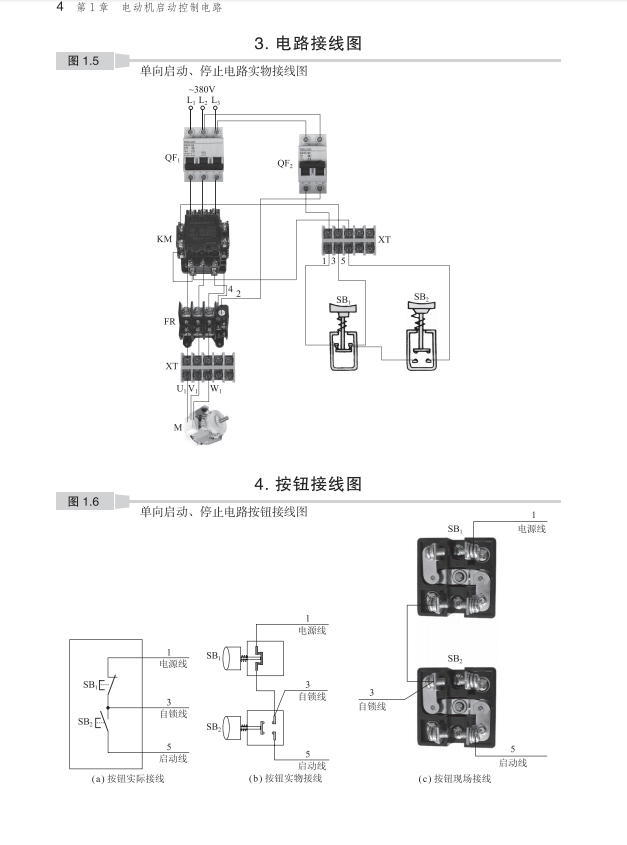

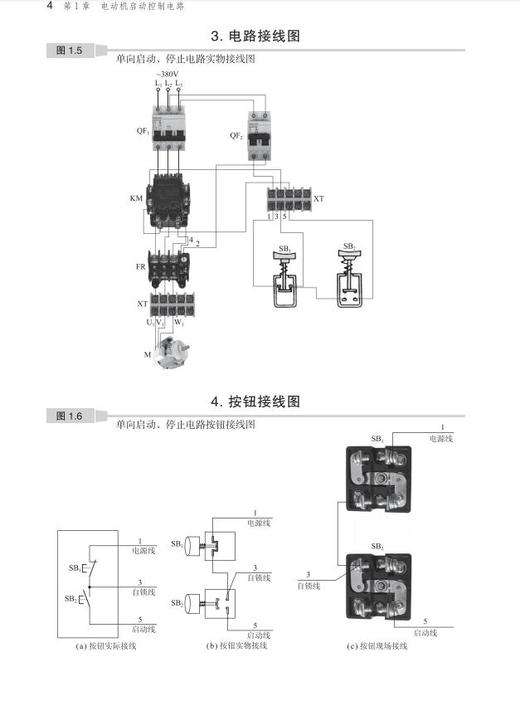

3. 电路接线图
单向启动、停止电路实物接线图
4. 按钮接线图
图1.6
单向启动、停止电路按钮接线图

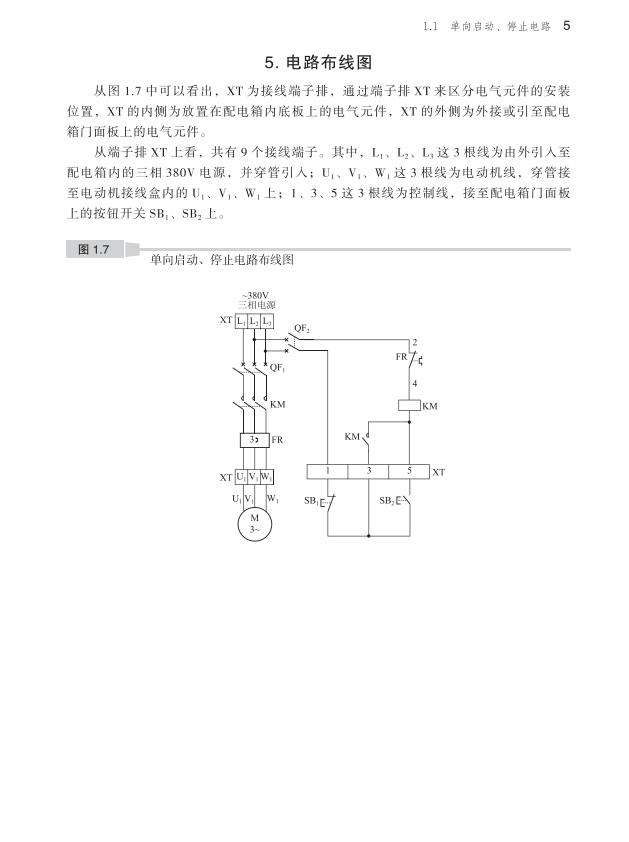

5. 电路布线图
从图1.7中可以看出，XT为接线端子排，通过端子排XT来区分电气元件的安装位置，XT的内侧为放置在配电箱内底板上的电气元件，XT的外侧为外接或引至配电箱门面板上的电气元件。
从端子排XT上看，共有9个接线端子。其中，L1、L2、L3这3根线为由外引人至配电箱内的三相380V电源，并穿管引入；U1、V 1、W1这3根线为电动机线，穿管接至电动机接线盒内的U1、V1 、W1上; 1、3，5这3根线为控制线，接至配电箱门面板上的按钮开关SB 1、SB2上。
图1.7
单向启动、停止电路布线图

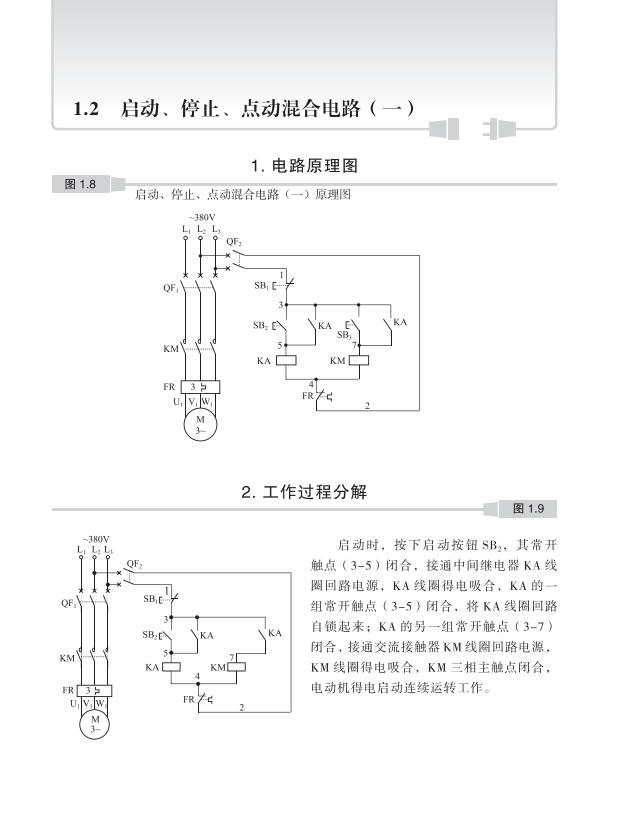

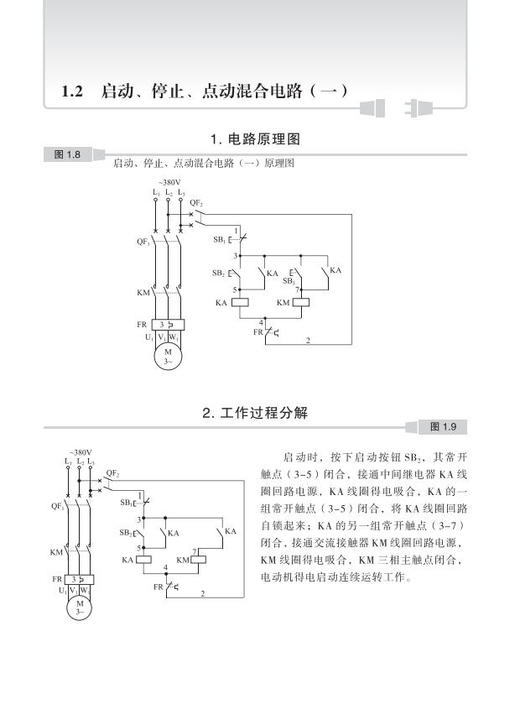

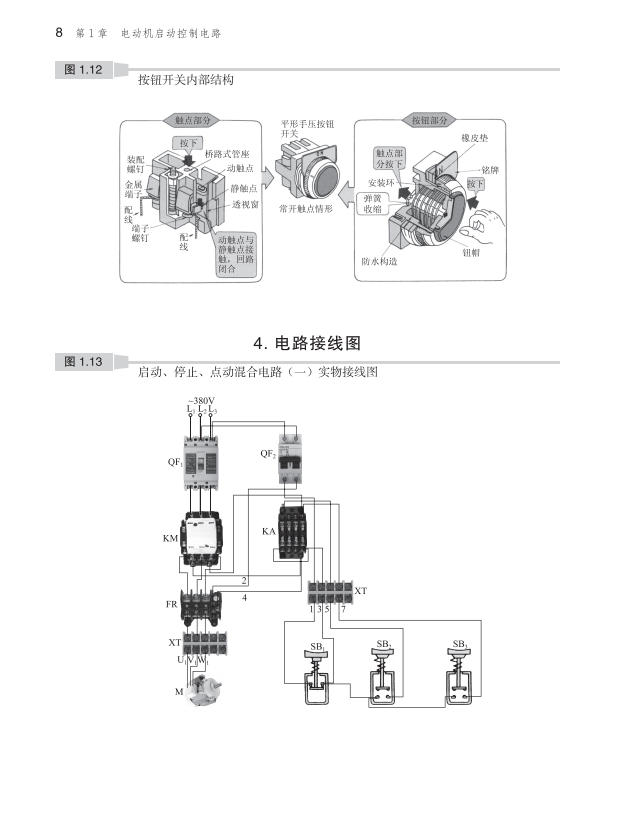

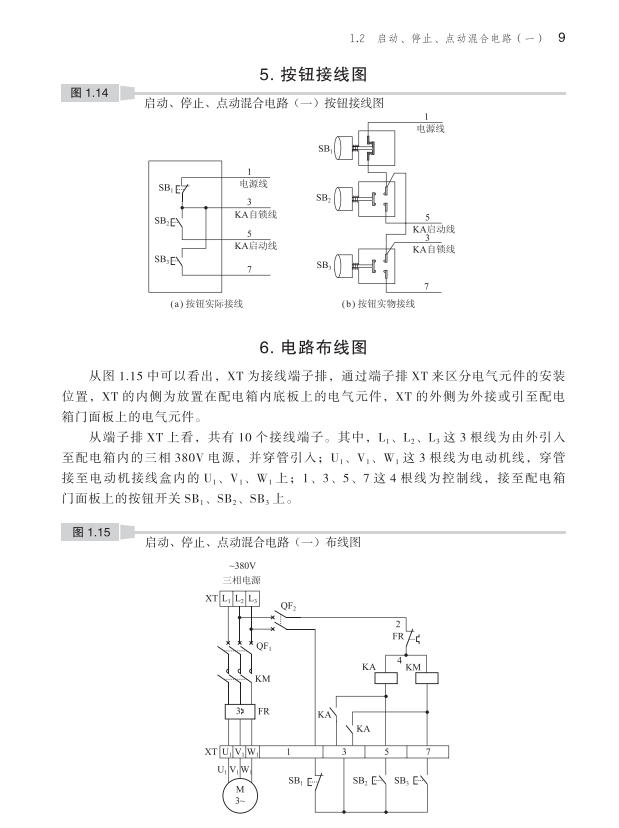

1.2 启动、停止、点动提合电路(一)
图1.8
1 .电路原理图
启动、停止、点动混舍电路(一)原理图
2. 工作过程分解
图1.9

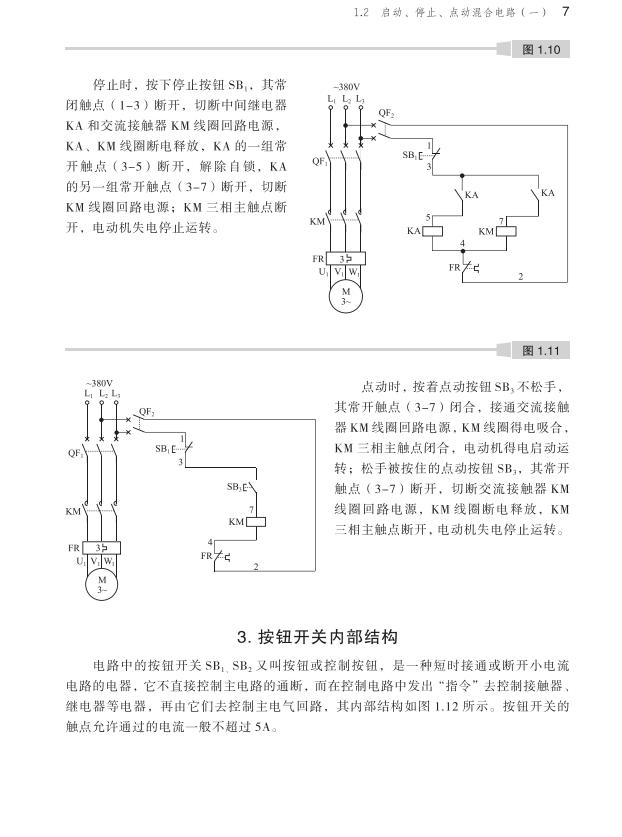

启动时，按下启动按钮SB2，其常开触点(3-5)闭合，接通中间继电器KA线圈回路电源，KA 线圈得电吸合KA的一组常开触点(3-5 )闭合，将KA线圈回路自锁起来；KA的另一组常开触点(3-7 )闭合，接通交流接触器KM线圈回路电源，KM线圈得电吸合，KM三相主触点闭合，电动机得电启动连续运转工作。
