13J811-1《〈建筑设计防火规范〉图示》国家建筑标准设计图集是根据最新《建筑设计防火规范》GB50016-2014编制的。修编代替原国家建筑标准设计图集05SJ811《〈建筑设计防火规范〉图示》、06SJ812《〈高层民用建筑设计防火规范〉图示》。

本图集是将《建筑设计防火规范》GB50016-2014的部分条文通过图示、表格等形式表示出来，力求简明、准确地反映规范的原意，以便于使用者更好地理解和执行规范。

本图集是由规范的主编单位公安部天津消防研究所牵头编制的，且经公安部消防局及地方消防审查部门的专家、建筑设计单位及施工图审查部门的专家审查。本图集由公安部天津消防研究所负责解释工作。

本图集可供全国建设单位、规划和建筑设计、施工、监理、验收等相关人员以及消防监督人员配合规范使用；并可作为建筑设计相关专业的教师和学生对这部分内容教学的参考。

目录    1

编制说明    3

1 总则    1-1

2 术语、符号

2.1 术语    2-1

2.2 符号    2-5

3 厂房和仓库

3.1 火灾危险性分类    3-1

3.2 厂房和仓库的耐火等级    3-6

3.3 厂房或仓库的层数、面积和平面布置    3-12

3.4 厂房的防火间距    3-19

3.5 仓库的防火间距    3-26

3.6 厂房和仓库的防爆    3-29

3.7 厂房的安全疏散    3-35

3.8 仓库的安全疏散    3-38

4 甲、乙、丙类液体、气体储罐(区)和可燃材料堆场

4.1 一般规定    4-1

4.2 甲、乙、丙类液体储罐(区)的防火间距    4-2

4.3 可燃、助燃气体储罐(区)的防火间距    4-6

4.4 液化石油气储罐(区)的防火间距    4-9

4.5 可燃材料堆场的防火间距    4-11

5 民用建筑

5.1 建筑分类和耐火等级    5-1

5.2 总平面布局    5-7

5.3 防火分区和层数    5-12

5.4 平面布置    5-22

5.5 安全疏散和避难    5-39

6 建筑构造

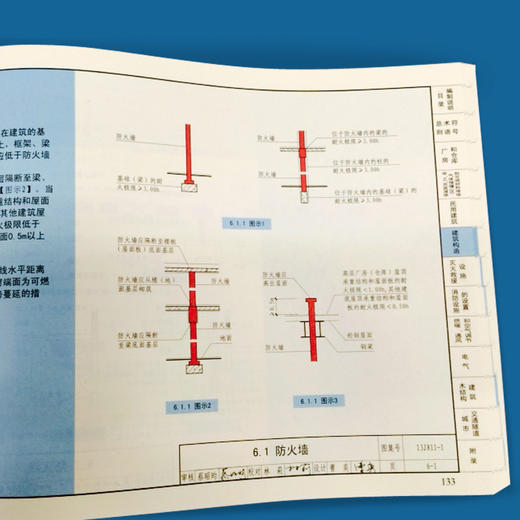

6.1 防火墙    6-1

6.2 建筑构件和管道井    6-4

6.3 屋顶、闷顶和建筑缝隙    6-11

6.4 疏散楼梯间和疏散楼梯等    6-14

6.5 防火门、窗和防火卷帘    6-24

6.6 天桥、栈桥和管沟    6-26

6.7 建筑保温和外墙装饰    6-27

7 灭火救援设施

7.1 消防车道    7-1

7.2 救援场地和入口    7-8

7.3 消防电梯    7-10

7.4 直升机停机坪    7-13

8 消防设施的设置

8.1 一般规定    8-1

8.2 室内消火栓系统    8-3

8.3 自动灭火系统    8-4

8.4 火灾自动报警系统    8-6

8.5 防烟和排烟设施    8-7

9 供暖、通风和空气调节    9-1

10 电气

10.1 消防电源及其配电    10-1

10.2 电力线路及电器装置    10-2

10.3 消防应急照明和疏散指示标志    10-3

11 木结构建筑    11-1

12 城市交通隧道    12-1

附录A 建筑高度和建筑层数的计算方法    FL-1

附录B 防火间距的计算方法    FL-4

附录C 隧道内承重结构的耐火极限试验升温曲线和相应的判定标准    FL-5

本规范用词说明    FL-5

引用标准名录    FL-5

附录 排烟窗有效面积计算方法    FL-6
