书名：220kV智能变电站典型故障分析与处置
书号：978-7-5239-0887-7
定价：78元
作者：国网安徽省电力有限公司培训中心
出版时间：2026-08-26
出版社：中国电力出版社
页码： 312    字数(千字)：467
开本：16开    版次：B1    印次：Y1

品牌介绍

中国电力出版社成立于 1951 年，作为中国成立最早的中央科技出版社之一，曾隶属于水利电力部、能源部、电力工业部、国家电力公司，现为国家电网公司所属的科技出版社，在电气技术专业出版领域享有极高的声誉。该社作为以图书出版为主体，音像、电子出版物、期刊、网络出版共同发展的大型出版企业，以强大的出版资源和高素质的专业队伍，致力于向读者提供包括电力工程、电气工程、建筑工程、电子技术、信息技术、外语、大中专教材、家教等学科门类齐全的权威出版物，也竭力为广大师生提供精品教材，是教育部和北京市教委规划教材的出版基地之一。

编辑推荐

案例以实际场景为背景

产品特色

本书通过实际案例帮助读者快速定位故障、精准分析原因、高效实施处置

作者介绍

国网安徽省电力有限公司培训中心

内容介绍

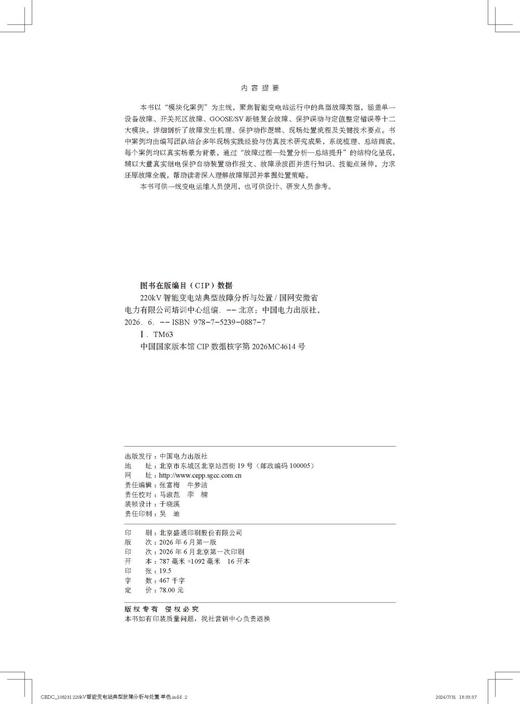

本书以“模块化案例”为主线，聚焦智能变电站运行中的典型故障类型，涵盖单一设备故障、开关死区故障、GOOSE/SV断链复合故障、保护误动与定值整定错误等十二大模块。详细剖析了故障发生机理、保护动作逻辑、现场处置流程及关键技术要点。书中案例均由编写团队结合多年现场实践经验与仿真技术研究成果，系统梳理、总结而成。每个案例均以真实场景为背景，通过“故障过程—处置分析—总结提升”的结构化呈现，辅以大量真实继电保护自动装置动作报文、故障录波图并进行知识、技能点延伸，力求还原故障全貌。帮助读者深入理解故障原因并掌握处置策略。
本书适用于本书可供一线变电运维人员使用，也可供设计、研发人员参考。

目录

前言
模块一 正常运行方式下单一设备故障
案例11 220kV 线路单相接地瞬时性和永久性故障
案例12 220kV 双母线接线母线本体单相接地故障
案例13 220kV 主变压器内部故障
案例14 110kV 扩大内桥接线母线电压互感器故障
案例15 220kV 主变压器差动范围内外部故障
案例16 110kV GIS 开关SF6 压力异常闭锁分合闸
案例17 220kV 主变压器开关SF6 压力降低闭锁分合闸
案例18 220kV 主变压器外部故障联跳小电源
案例19 110kV 扩大内桥接线不同运行方式下的进线故障
案例110 110kV 扩大内桥接线主变压器内部故障
案例111 35kV 单母分段接线母线故障
案例112 10kV 单母分段接线单相接地发展为相间故障
模块二 智能变电站开关死区故障
案例21 220kV 双母接线线路开关间隔死区故障
案例22 220kV 双母接线母联开关间隔死区故障
案例23 小电源并网时主变压器220kV 侧开关间隔死区故障
案例24 220kV 主变压器110kV 侧开关间隔死区故障
案例25 110kV 扩大内桥接线桥开关死区故障
案例26 主变压器110kV 侧开关拒动时本侧母联开关间隔死区故障
模块三　智能变电站TA 断线时复合故障
案例31　220kV 主变压器110kV 侧TA 断线时区外故障
案例32 220kV 母差保护TA 断线闭锁时母线接地故障
案例33 220kV 母差保护TA 异常告警时区外故障保护误动
案例34 220kV 母联间隔TA 断线时母线接地故障
模块四 智能变电站SV 断链时复合故障
案例41 220kV 母差保护母线电压SV 断链时母差保护误动
案例42 220kV 母差保护母联间隔SV 断链时母线TV 高压侧接地故障
案例43 110kV 母差保护支路SV 断链时线路开关间隔死区故障
案例44 220kV 主变压器差动保护SV 断链时主变压器套管引线接地故障
案例45 SV 断链时主变压器高压侧接地导致全站失电
案例46 110kV 变电站备自投电压SV 断链时110kV 进线接地故障
模块五 智能变电站GOOSE 断链时复合故障
案例51 220kV 母差保护收组网GOOSE 断链时线路瞬时性故障
案例52 主变压器110kV 侧合智一体GOOSE 断链时该侧母线故障
案例53 扩大内桥接线备自投GOOSE 断链时高压侧隔离开关气室内放电
案例54 扩大内桥接线高低压侧备自投均GOOSE 断链时主变内部故障
案例55 220kV 母差保护GOOSE 断链时主变压器高压侧单相接地故障
模块六 开关拒动时复合故障
案例61 主变压器220kV 侧开关拒动时该侧母线TV 高压侧接地故障
案例62 主变压器220kV 侧开关拒动时主变压器内部故障
案例63 220kV 变电站110kV 侧线路开关拒动时线路永久性接地故障
案例64 主变压器中压侧开关液压弹簧机构泄压闭锁分合闸时该侧母线侧隔离
开关故障
案例65 220kV 母联开关跳闸线圈烧毁时母线耐张绝缘子串闪络
案例66 110kV 变电站10kV 线路保护装置故障时线路相间故障
案例67 220kV 双母接线线路开关机构拒动时线路对侧开关间隔死区故障
模块七 变电站区外故障保护误动
案例71 220kV 双母接线母差保护线路间隔投入压板漏投时线路相间故障
案例72 主变压器中压侧TA 异常告警时该侧母联开关间隔死区接地故障
模块八 保护定值整定错误时复合故障
案例81 220kV 双母接线母差保护失灵定值误整定时母线对临近物放电
案例82 主变压器保护跳闸矩阵整定失当导致35kV 母线故障停电范围扩大
案例83 110kV 线路保护定值整定错误时受电侧开关与TA 之间故障
案例84 220kV 母差保护TA 断线闭锁定值整定错误导致母线接地故障
模块九 智能变电站软压板投退错误时复合故障
案例91 110kV 双母分列运行母差保护母联分列压板漏投导致停电范围扩大
案例92 220kV 双母接线母差保护间隔接收软压板漏投时母线TV 高压侧故障
案例93 母差保护间隔接收压板漏投/ 误退时110kV 母线故障
案例94 220kV 母差保护母联间隔接收压板漏投时母线TV 高压侧故障导致全站失电
案例95 主变压器保护SV 接收压板漏投/ 误退导致主变压器差动保护误动
模块十 智能变电站检修状态不一致时复合故障
案例101 扩大内桥接线进线间隔合智一体装置检修硬压板误投时该侧母线故障
案例102 合并单元置检修硬压板误投时主变压器差动范围内相间短路
模块十一 小电流接地系统复合故障
案例111 主变压器低压侧穿墙套管和10kV 线路两点异相接地
模块十二 智能变电站异常处置
案例121 220kV 双母接线单套母差保护SV 断链
案例122 220kV 主变压器单套保护SV 断链
案例123 220kV 主变压器开关间隔单套合并单元装置故障
案例124 220kV 线路保护装置通道异常
案例125 220kV 主变压器严重漏油引发重瓦斯动作跳闸案例
案例126 220kV 变组网（GOOSE）交换机ST 口塑料老化导致接触不良
