随着科学技术的不断发展，对永磁无刷直流电机调速系统转速和转矩的性能要求越来越高。各种传统的控制方法也伴随着科学发展和技术进步不断更新，许多经典的控制方法在新技术硬件平台上获得了比以往更优良的性能。特别是数字信号处理器和可编程逻辑器件的出现，极大地推动了永磁无刷直流电机控制技术不断向集成化、智能化方向发展。

   《永磁无刷直流电机控制技术与应用  第2版》探讨了永磁无刷直流电机及其控制技术的最新进展和应用。主要着眼于电机结构、原理、高效率控制方法、电子电路设计、高精度转速控制、无位置传感器控制、换相误差校正、转矩脉动抑制和磁悬浮储能飞轮应用等关键领域。通过深入介绍、分析和实际案例展示，旨在帮助读者深刻理解永磁无刷直流电机技术，满足不断增长的高性能需求。

   《永磁无刷直流电机控制技术与应用  第2版》既适用于电机控制系统的设计和研发人员，又可作为工程技术人员的技术参考书和高校电气工程、自动化等相关专业研究生的参考书。

第2版前言

第1版前言

第1章 绪论1

1.1无刷直流电机的特点1

1.2无刷直流电机的结构和工作原理2

1.2.1无刷直流电机的结构3

1.2.2无刷直流电机的原理5

1.2.3转子位置传感器8

1.3无刷直流电机的运行特性14

1.4无刷直流电机的正反转16

1.5永磁无刷直流电机的设计19

1.6永磁无刷直流电机的控制20

1.7高速永磁无刷直流电机在磁悬浮飞轮中的应用22

参考文献29

第2章 永磁无刷直流电机的数学模型及仿真研究31

2.1永磁无刷直流电机的数学模型31

2.2永磁无刷直流电机的Simulink仿真34

2.2.1无刷直流电机模块36

2.2.2三相逆变桥模块42

2.2.3逻辑换相模块42

2.2.4控制模块43

2.3仿真结果44

2.4永磁无刷直流电机模糊逻辑控制系统仿真46

2.4.1电机转速的模糊逻辑控制器设计方法46

2.4.2制作模糊控制响应表49

2.4.3模糊逻辑推理系统的仿真研究54

2.5本章小结62

参考文献62

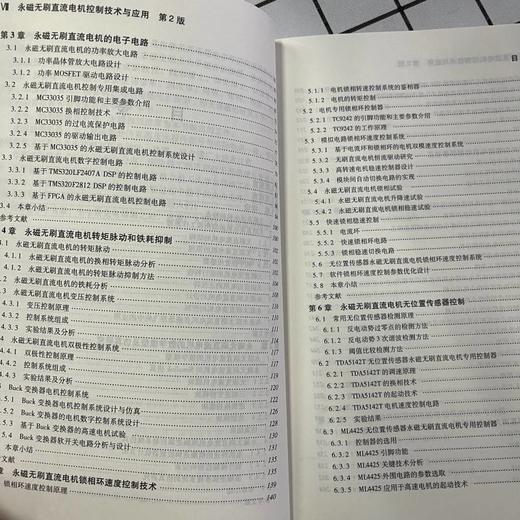

第3章 永磁无刷直流电机的电子电路65

3.1永磁无刷直流电机的功率放大电路65

3.1.1功率晶体管放大电路设计65

3.1.2功率MOSFET驱动电路设计67

3.2永磁无刷直流电机控制专用集成电路72

3.2.1MC33035引脚功能和主要参数介绍74

3.2.2MC33035换相控制技术75

3.2.3MC33035的过电流保护电路77

3.2.4MC33035的驱动输出电路78

3.2.5基于MC33035的永磁无刷直流电机控制系统设计79

3.3永磁无刷直流电机数字控制电路81

3.3.1基于TMS320LF2407A DSP的控制电路81

3.3.2基于TMS320F2812 DSP的控制电路90

3.3.3基于FPGA的永磁无刷直流电机控制电路94

3.4本章小结100

参考文献100

第4章 永磁无刷直流电机转矩脉动和铁耗抑制102

4.1永磁无刷直流电机的转矩脉动102

4.1.1永磁无刷直流电机的换相转矩脉动分析102

4.1.2永磁无刷直流电机的转矩脉动抑制方法104

4.2永磁无刷直流电机的铁耗分析108

4.3永磁无刷直流电机变压控制系统110

4.3.1变压控制原理110

4.3.2控制系统组成111

4.3.3实验结果及分析114

4.4永磁无刷直流电机双极性控制系统117

4.4.1双极性控制原理117

4.4.2控制系统组成119

4.4.3实验结果及分析120

4.5 Buck变换器电机控制系统122

4.5.1 Buck变换器电机控制系统设计与仿真126

4.5.2 Buck变换器的电机数字控制系统设计128

4.5.3基于Buck变换器的高速电机试验130

4.5.4Buck变换器软开关电路分析与设计131

4.6本章小结135

参考文献135

第5章 永磁无刷直流电机锁相环速度控制技术139

5.1锁相环速度控制原理140

5.1.1电机锁相转速控制系统的鉴相器140

5.1.2电机的转矩控制142

5.2电机专用锁相环控制器142

5.2.1TC9242的引脚功能和主要参数介绍143

5.2.2TC9242的工作原理144

5.3模拟电路锁相环速度控制系统145

5.3.1基于电流环和锁相环的电机双模速度控制系统147

5.3.2无刷直流电机恒流驱动研究148

5.3.3高转速电机稳速控制器设计148

5.3.4模块间自动切换电路的实现151

5.4永磁无刷直流电机锁相试验 154

5.4.1永磁无刷直流电机升降速试验154

5.4.2永磁无刷直流电机锁相稳速试验155

5.5快速锁相稳速控制157

5.5.1电流环158

5.5.2快速锁相环电路159

5.5.3锁相稳速切换电路161

5.6无位置传感器永磁无刷直流电机锁相环速度控制系统162

5.7软件锁相环速度控制参数优化设计163

5.8本章小结168

参考文献168

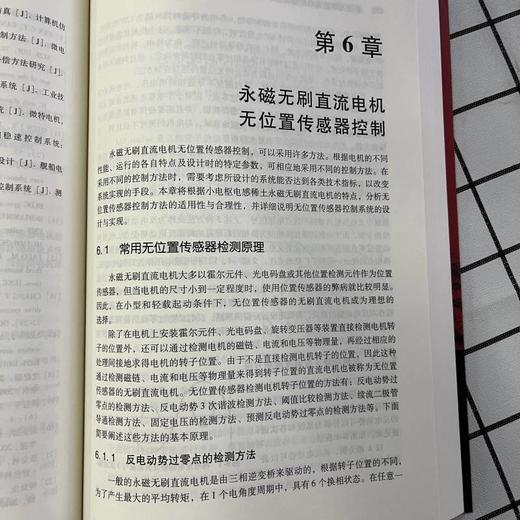

第6章永磁无刷直流电机无位置传感器控制171

6.1常用无位置传感器检测原理171

6.1.1反电动势过零点的检测方法171

6.1.2反电动势3次谐波检测方法172

6.1.3阈值比较检测方法175

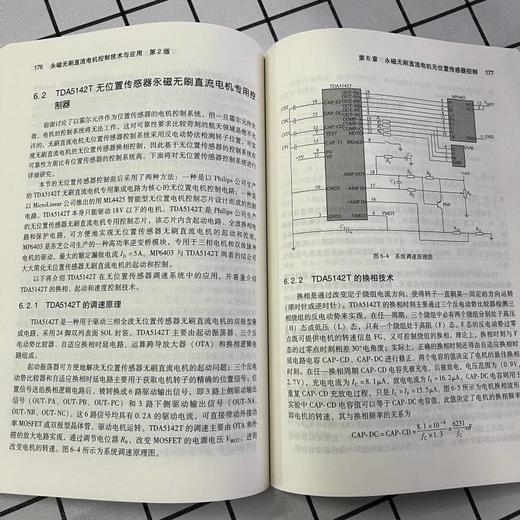

6.2 TDA5142T无位置传感器永磁无刷直流电机专用控制器176

6.2.1 TDA5142T的调速原理176

6.2.2 TDA5142T的换相技术177

6.2.3 TDA5142T的起动技术178

6.2.4 TDA5142T电机速度控制电路179

6.2.5实验结果179

6.3 ML4425无位置传感器永磁无刷直流电机专用控制器 181

6.3.1控制器的选用181

6.3.2 ML4425引脚功能181

6.3.3 ML4425关键技术分析184

6.3.4 ML4425外围电路的参数选取187

6.3.5 ML4425应用于高速电机的起动技术193

6.4永磁无刷直流电机无位置传感器DSP控制系统200

6.4.1小电枢电感永磁无刷直流电机无位置传感器控制方法200

6.4.2无位置传感器检测硬件系统的实现202

6.4.3无位置传感器控制系统软件设计212

6.4.4实验结果与结论215

6.5本章小结217

参考文献218

第7章 永磁无刷直流电机换相误差校正220

7.1换相误差校正方法分类220

7.1.1换相误差开环校正方法220

7.1.2换相误差闭环校正方法222

7.2换相误差分析223

7.2.1过零点检测引起的换相误差223

7.2.2反电动势非对称引起的换相误差225

7.3基于电流积分偏差的对称反电动势电机的换相误差校正230

7.3.1准确换相时的电流特性分析230

7.3.2超前换相时的电流特性分析234

7.3.3滞后换相时的电流特性分析235

7.3.4换相误差闭环校正方法235

7.4基于电压积分偏差的对称反电动势电机的换相误差校正237

7.4.1准确换相时的虚拟中性点电压分析237

7.4.2超前换相时的虚拟中性点电压分析239

7.4.3滞后换相时的虚拟中性点电压分析241

7.4.4基于虚拟中性点电压积分差值的换相误差闭环校正方法242

7.5基于电流偏差的换相误差校正244

7.5.1换相误差校正原理244

7.5.2换相误差校正方法249

7.6基于电压偏差的换相误差校正251

7.6.1换相误差校正原理251

7.6.2换相误差校正方法252

7.7本章小结255

参考文献255

第8章 稀土永磁无刷直流力矩电机控制258

8.1伺服控制系统的硬件设计258

8.1.1硬件总体方案设计258

8.1.2控制电路设计258

8.1.3功率驱动电路设计262

8.1.4位置检测电路设计264

8.2伺服控制系统的软件设计266

8.2.1伺服控制系统的主程序结构266

8.2.2各子功能模块的实现267

8.3低速转矩脉动的分析和抑制272

8.3.1 PWM-ON-PWM方式273

8.3.2换相期间调制方式对转矩脉动的影响275

8.3.3 PWM-ON-PWM方式的应用局限281

8.4试验测试及结果分析282

8.4.1试验测试282

8.4.2结果分析283

8.5本章小结285

参考文献286

第9章 稀土永磁无刷直流电机发电运行控制288

9.1稀土永磁无刷直流电机发电运行289

9.1.1概述289

9.1.2能量转换方法291

9.2储能基本原理292

9.2.1飞轮储能系统能量流动过程292

9.2.2飞轮储能系统动能储存原理293

9.3飞轮储能系统基本组成294

9.3.1飞轮储能系统的基本结构294

9.3.2飞轮储能系统核心构件设计295

9.4发电运行的控制系统设计297

9.4.1控制原理及总体方案297

9.4.2系统的硬件设计300

9.4.3电路设计实现302

9.4.4系统的软件设计315

9.4.5控制算法的具体实现317

9.5试验测试及结果分析321

9.6本章小结323

参考文献324

第10章 新型永磁无刷直流电机电磁场的分析与计算326

10.1计算漏磁系数和极弧系数的意义326

10.2永磁无刷直流电机二维电磁场分析327

10.2.1分析模型327

10.2.2气隙径向磁场的分析及相关参数计算327

10.2.3气隙轴向磁场的分析及相关参数计算330

10.2.4气隙磁场的分析及相关参数计算331

10.3永磁无刷直流电机三维电磁场分析332

10.3.1分析模型332

10.3.2等效气隙磁通密度计算系数334

10.3.3等效漏磁系数335

10.3.4计算结果335

10.4相关讨论336

10.4.1隔磁环对电机磁场的影响336

10.4.2Halbach磁体结构电机的电磁场研究339

10.5样机电磁设计及结果分析350

10.5.1电机二维电磁场及三维电磁场电磁参数计算结果比较350

10.5.2气隙磁通密度的计算方法357

10.6本章小结358

参考文献359
