基本信息

书名:水环热泵空调系统设计(第2版)

原价：48.00元

作者:姚杨

出版社：化学工业出版社

出版日期：2011年3月1日

ISBN：9787122103420

字数：

页码：204

版次：第2版

装帧：平装

开本：16

重量：340 g

正文语种：简体中文

编辑推荐

《水环热泵空调系统设计(第2版)》是由化学工业出版社出版的。

媒体推荐

内容提要

《水环热泵空调系统设计(第2版)》内容简介：能源是现代社会的基础。随着我国国民经济的高速发展，电力负荷不断刷新纪录，其中空调耗电量的增加是造成用电量大幅度飙升的一大原因。因此，大力推广包括水环热泵空调系统在内的各种空调节能技术具有积极和深远的意义。水环热泵空调系统是指小型的水/空气热泵机组的一种应用方式，即用水环路将小型的水/空气热泵机组并联在一起，构成一套以回收建筑物内部余热为主要特点的热泵供暖、供冷的空调系统。21世纪开始，我国各类建筑中相继采用了水环热泵空调系统。由于这些工程具有下列特点：回收建筑物内余热的特有功能；不像传统采暖系统会对环境产生严重的污染；省掉或减少常规空调系统的冷热源设备和机房，便于分户计量和计费，便于安装、管理等优点。因此，采用水环热泵空调系统技术是解决暖通空调系统能源与环境问题的有效措施之一。水环热泵空调系统作为一种具有节能和环保意义的空调系统，在我国将更会有广阔的应用前景。
《水环热泵空调系统设计(第2版)》作为一本有关水环热泵空调系统的工程技术专著，比较系统地介绍了水环热泵空调系统的运行特点、能耗分析、设计要点、外部能源、工程实例和应用评价等问题，具有较强的实践性和可操作性。《水环热泵空调系统设计(第2版)》可供广大从事暖通空调设计和热泵专业的技术人员阅读，也可供供热、燃气、通风及空调专业的研究生与本科生参考。

目录

第1章 热泵的基本知识
1.1 热泵的定义

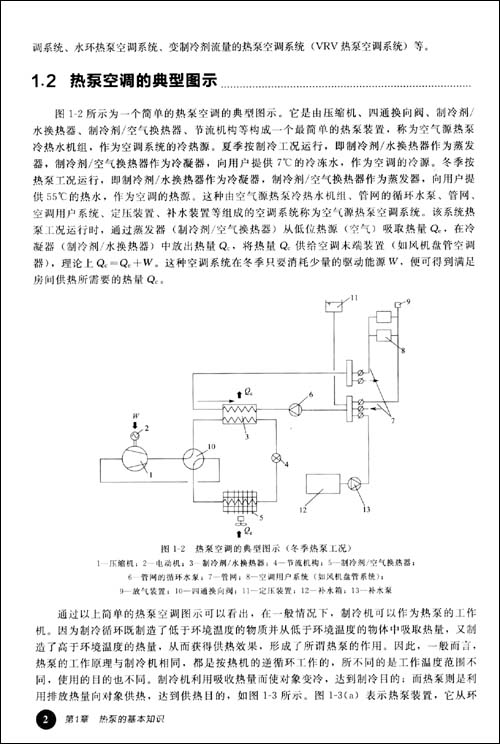

1.2 热泵空调的典型图示
1.3 热泵的低位热源
1.3.1 空气
1.3.2 水
1.3.3 土壤
1.3.4 太阳能
1.4 热泵的驱动能源及驱动装置
1.4.1 电动机
1.4.2 燃料发动机
1.5 热泵的热用户(热汇)
1.6 热泵的分类
1.6.1 根据热泵在建筑物中的用途分类
1.6.2 按低位热源的种类分类
1.6.3 按驱动能源的种类分类
1.6.4 按热泵系统低温端与高温端所使用的载热介质分类
1.7 热泵空调系统的分类
1.8 热泵的评价方法¨
1.8.1 热泵经济性的评价方法
1.8.2 热泵空调模糊分析评价法
1.9 热泵空调的节能效益
1.10热泵空调的地球环保效益
1.11热泵在我国暖通空调中的应用与发展
参考文献

第2章 水环热泵空调系统及其评价
2.1 概述
2.2 水环热泵空调系统的组成与运行特点
2.2.1 水环热泵空调系统的组成
2.2.2 水环热泵空调系统的运行特点
2.3 水环热泵空调系统的特点
2.4 几种空调系统的技术经济评价
2.4.1 几种空调系统的综合评价
2.4.2 几种空调系统技术经济指标值的比较
2.4.3 几种空调系统的能耗模拟分析
2.4.5 水环热泵空调系统运行能耗的静态分析法
2.5.1 常规空调系统能耗
2.5.2 闭式环路水环热泵空调系统运行能耗
2.5.3 系统运行能耗分析
2.6 水环热泵空调系统运行能耗的计算机动态模拟分析法
2.6.1 模拟模型
2.6.2 模拟算例
2.7 水环热泵空调系统运行能耗的参数评价法
2.7.1 建筑物特征参数
2.7.2 水环热泵空调系统的能耗评价参数
2.7.3 建筑负荷特性参数与水环热泵空调系统能耗评价参数之间的关系
2.7.4 参数评价法的评价步骤
2.7.5 算例
2.8 水环热泵空调系统在我国应用的评价
2.8.1 用E-K值关系评价水环热泵空调系统在我国某些城市的应用
2.8.2 用动态模拟分析法评价水环热泵空调系统在我国的应用
参考文献

第3章 水环热泵空调系统中的设备
3.1 小型水／空气热泵机组的形式与分类
3.2 小型水／空气热泵机组的运行特性
3.2.1 水源热泵机组的几个概念
3.2.2 水源热泵机组的特性曲线
3.3 常见的小型水／空气热泵机组
3.4 小型水／空气热泵机组的设计计算要点
3.5 排热设备
3.6 加热设备
3.7 水处理设备
3.8 送回风附件
3.8.1 送风口
3.8.2 回风口
3.8.3 风量调节阀
参考文献

第4章 水环热泵空调系统的设计
4.1 概述
4.2 建筑物供暖和供冷负荷
4.3 机组的选择和布置
4.3.1 机组形式的选择
4.3.2 机组容量的确定
4.3.3 机组风道的设计
……

第5章　水环热泵空调系统的控制
第6章　可再生能源水环热泵空调系统
第7章　水环热泵空调系统形式的集成创新
第8章　典型工程实例
第9章　国外水环热泵空调系统运行经验总结
第10章　水环热泵空调系统施工要点

作者介绍

文摘与插图

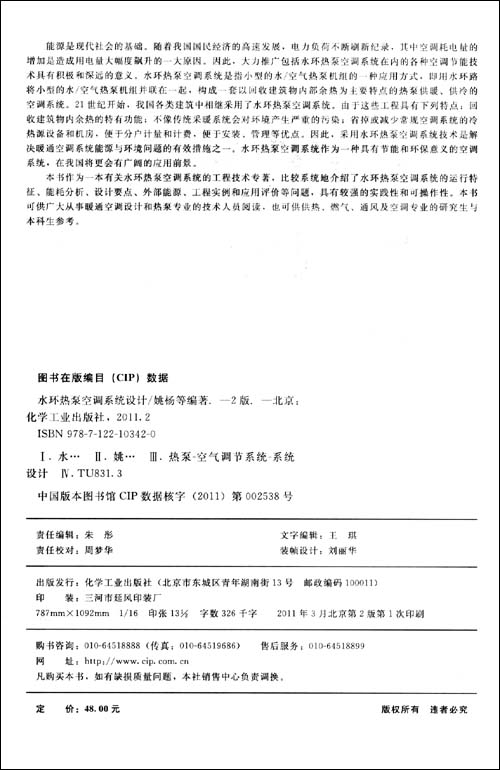

版权页：



插图：



水环路的引入使水冷热泵式多联机的制冷剂管路由庞大而复杂变得简单而短小。
建筑物内每套多联机系统规模变小，从而解决了传统多联机系统制冷剂管路的配管过长、高差太大、回油困难等问题。
为大型公共建筑、高层建筑空调工程设计、系统布置等带来方便。
水环路可使用大量的钢管（水煤气管或无缝钢管）或塑料管，从而节省传统多联机系统中的部分制冷剂铜管管路。
由于水冷热泵式多联机并联在水环路上，而水环路的大小可根据建筑规模设置。因此，其系统规模不再受传统多联机系统的制冷剂管路的配管要求的限制，而能更适于大型公共建筑、高层建筑等。
该系统的主机可设在小型独立机房内，而室内机设在室内，解决了制冷机设置在室内而引起噪声大的问题。
图7-1所示为水环多联机热泵空调系统的两种图示形式。一是空气源热泵+水冷热泵式多联机系统形式（图7-1中的实线部分）；二是井水源热泵+水冷热泵式多联机系统形式（去掉图7-1中的实线部分4、6，而增设虚线部分4、7、8、9和虚线部分水管路）。
（1）空气源热泵+水冷热泵式多联机系统由空气／水热泵和水冷热泵式多联机组成的水环多联机热泵空调系统是以空气为热源与热汇。空气／水热泵是其系统的辅助热源，当建筑物内区的余热少于外区所需要的热量时，即大部分热泵式多联机按制热工况运行使水循环环路水温下降并达到13℃时，投入空气／水热泵运行，制备15～20℃的热水，供热泵式多联机组用。该系统适于我国夏热冬冷地区、黄河流域、京津地区的应用，甚至也可在辽宁南部一些地区应用。但是，应注意空气／水热泵应具有良好的融霜控制措施；空气源热泵机组在寒冷地区运行要具有改善空气源热泵低温运行特性的技术措施。具体内容可参见文献。
在夏季，热泵式多联机都处于制冷工况，向水环路中释放热量，使水循环环路水温升至32℃时，启动冷却塔运行，总保持水循环环路水温不超过35℃。为了增加系统运行的稳定性和实施热量在时间上的转移，也可在水循环环路上设置水蓄能装置。
（2）水／水热泵+水冷热泵式多联机系统由水／水热泵和水冷热泵式多联机组成的水环多联机热泵空调系统是以井水为热源与热汇。适于寒冷地区应用，在寒冷地区，由于井水水温较低，直接供给水冷热泵式多联机用，将会使机组的能效比降低过大，甚至难以满足水环路中的水温要求。为此，选用井水源热泵（水／水热泵）制备15～20℃的温水，供热泵式多联机组用。但是应注意，若井水水温较高，能满足水环路中水温要求时，应优先选用直接供水或间接供水方式，以提高其系统的能效比。
