商品详情
书名：工程制图
定价：49.0
ISBN：9787030578259
作者：无
版次：1
出版时间：2018-06

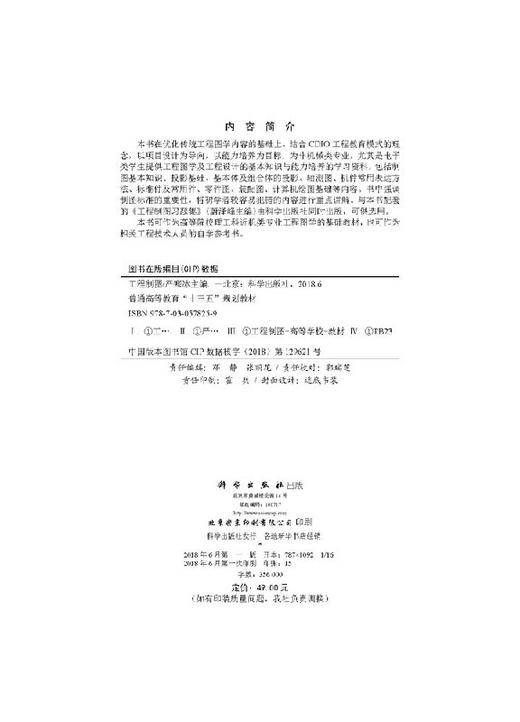

内容提要：
本书在优化传统工程图学内容的基础上，结合CDIO工程教育模式的理念，以项目设计为导向，以能力培养为目标，为非机械类专业，尤其是电子类学生提供工程图学及工程设计的基本知识与能力培养的学习资料，包括制图基本知识、投影基础、基本体及组合体的投影、轴测图、机件常用表达方法、标准件及常用件、零件图、装配图、计算机绘图基础等内容。书中强调制图标准的重要性，将初学者较容易犯错的内容进行重点讲解。与本书配套的《工程制图习题集》(蔚泽峰主编)由科学出版社同时出版，可供选用。
目录：
目录
第1章 项目引入1
1.1 直线运动模组及绘图任务1
1.2 控制系统及接线图绘制任务2
1.3 控制柜体绘制任务4
第2章 制图的基本知识5
2.1 国家标准制图的相关规定5
2.1.1 图纸幅面与格式5
2.1.2 比例7
2.1.3 字体8
2.1.4 图线9
2.1.5 尺寸注法10
2.2 制图方法与技能14
2.2.1 尺规绘图14
2.2.2 徒手绘图19
2.3 平面图形分析及尺寸标注21
2.3.1 平面图形的尺寸分析22
2.3.2 平面图形的线段分析22
2.3.3 平面图形的作图步骤23
第3章 投影法及基本几何要素的三视图24
3.1 投影法24
3.1.1 投影的概念24
3.1.2 投影法的类别24
3.2 三视图26
3.2.1 三投影面体系26
3.2.2 三视图的形成及投影规律27
3.3 点的投影28
3.3.1 点在三投影面体系中的投影28
3.3.2 两点的相对位置和重影点29
3.4 直线的投影29
3.4.1 直线投影的特性29
3.4.2 点与直线的相对位置及其投影特性32
3.4.3 直线与直线的相对位置及其投影特性33
3.5 平面的投影35
3.5.1 各种位置平面的投影特性35
3.5.2 点、直线与平面的相对位置及其投影特性38
第4章 工程形体的三视图41
4.1 平面体41
4.1.1 棱柱的投影表达及面上取点41
4.1.2 棱锥的投影表达及面上取点42
4.2 回转体44
4.2.1 圆柱体的投影表达及面上取点44
4.2.2 圆锥体的投影表达及面上取点45
4.2.3 圆球的投影表达及面上取点47
4.3 平面截切体48
4.3.1 截交线的性质48
4.3.2 棱柱截切48
4.3.3 棱锥截切49
4.4 回转截切体50
4.4.1 圆柱截切50
4.4.2 圆锥截切52
4.5 相贯体54
4.5.1 表面取点法54
4.5.2 辅助平面法56
第5章 组合体59
5.1 组合体的组合方式及其表面的过渡关系59
5.1.1 组合体及其组合方式59
5.1.2 形体之间的表面过渡关系60
5.2 组合体视图的画法62
5.2.1 形体分析法画图62
5.2.2 线面分析法画图62
5.3 组合体视图的阅读64
5.3.1 读图的要点64
5.3.2 读图的方法65
5.4 组合体的尺寸标注66
5.4.1 基本形体的尺寸标注66
5.4.2 带切口形体的尺寸标注67
5.4.3 常见简单形体的尺寸标注68
5.4.4 组合体的尺寸标注68
第6章 机件的常用表达方法74
6.1 视图74
6.1.1 基本视图74
6.1.2 向视图74
6.1.3 局部视图76
6.1.4 斜视图76
6.2 剖视图77
6.2.1 剖视图的基本概念77
6.2.2 剖视图的种类81
6.2.3 剖切平面的种类84
6.2.4 剖视图中的一些规定画法87
6.3 断面图88
6.3.1 断面图的基本概念88
6.3.2 断面图的画法89
6.3.3 断面图的标注90
第7章 零件图91
7.1 零件图的作用和内容91
7.1.1 零件图的作用91
7.1.2 零件图的内容91
7.1.3 视图选用与表达93
7.1.4 尺寸标注107
7.2 技术要求110
7.2.1 极限110
7.2.2 配合112
7.2.3 形位公差116
7.2.4 表面质量117
7.2.5 热处理及表面处理121
7.3 零件图的阅读121
7.3.1 读图方法121
7.3.2 读图步骤122
7.4 零件图的绘制123
第8章 装配图128
8.1 装配图的作用和内容128
8.1.1 装配图的作用128
8.1.2 装配图的内容128
8.1.3 规定画法130
8.1.4 尺寸标注132
8.1.5 零部件编号133
8.1.6 明细栏134
8.1.7 技术要求134
8.1.8 装配结构的合理性135
8.2 装配图的阅读136
8.2.1 了解装配体137
8.2.2 分析视图137
8.3 装配图的绘制138
第9章 电气制图146
9.1 电气制图概述146
9.1.1 电气工程图的表达形式146
9.1.2 电气工程图的种类147
9.2 电气制图的基本知识148
9.2.1 电气制图的一般规则148
9.2.2 电气工程图中的图形符号149
9.2.3 电气技术中的文字符号制定通则151
9.2.4 电气技术中的项目代号153
9.3 电路图154
9.3.1 电路图的用途154
9.3.2 电路图的绘制规则155
9.4 接线图和接线表161
9.4.1 接线图中项目、端子和导线的表示方法161
9.4.2 几种接线图和接线表的绘制规则163
第10章 INVENTOR 2012基础168
10.1 Inventor 2012简介168
10.2 Inventor 2012环境168
10.2.1 用户界面169
10.2.2 新建文档169
10.2.3 零件图的绘制170
10.3 直线运动模组设计173
10.3.1 零件设计173
10.3.2 零件的装配195
10.3.3 工程图200
10.4 电气接线图的绘制206
附录 丝杠螺母副所有零件体零件图213
参考文献232
在线试读：
第1章 项目引入
本章学习目标
了解本书三个子项目的内容及其应用。
知晓标准的重要性。
初步建立工程的概念。
工程制图是一门学习如何绘制和阅读工程图样的基础必修课程，是一门学习如何用图形表达信息和从图形中获取信息的课程，也是一门培养学生遵循设计标准的课程。
任何机件的形状、大小和加工，都不是能简单地用普通语言或文字表达清楚的。必须按照统一的规定画出它们的图样，作为施工、交流的依据，表达设计师构思的手段。工程图样被誉为工程界的语言，是工程技术部门的一项重要的技术文件。制图相关标准是绘制工程图样和制订技术文件时所必须遵守的，它起到统一工程语言的作用。因此，根据工程制图的国家标准阅读工程图样的技能是工程制图课程的主要内容之一。
本章给出滚珠丝杠直线运动模组及其控制系统，并在后续章节陆续给出各部件的工程图样，包括零件图、装配图，通过多个子项目完成课程任务的知识体系学习和技术能力培养，向读者介绍绘制视图的基本原理、常见形体结构的视图特点、机件的常见表达形式、绘制工程图样的方法和规范，从而培养读者的读图和绘图能力。
1.1 直线运动模组及绘图任务
直线运动模组*早是在德国开发的，用于上下料机械手、裁移设备、涂胶设备、贴片设备等，是继直线导轨、滚珠丝杠直线传动机构后的自动化升级单元。可以通过各个单元的组合实现负载的直线、曲线运动，并具有单体运动速度快、重复定位精度高、本体质量轻、占设备空间小、寿命长的优点。
直线运动模组当前已普遍运用于测量、激光焊接、激光切割、涂胶机、喷涂机、打孔机、小型数控机床、雕铣机，并适用于教育等场所。当前广泛使用的直线运动模组可分为两种类型：同步带型和滚珠丝杠型。
同步带型直线运动模组主要组成包括皮带、直线导轨、铝合金型材、联轴器、电机、光电开关等，如图1-1所示。
滚珠丝杠型直线运动模组主要组成包括滚珠丝杠、直线导轨、滚珠丝杠支撑座、联轴器、电机等，如图1-2所示。
滚珠丝杠型直线运动模组广泛用于短距离精确传动，是目前工具机械和精密机械上*常用的传动装置之一。工作时，电机通过联轴器带动滚珠丝杠旋转，通过滚珠将滑动摩擦变为滚动摩擦，从而提高机械效率和传动的灵敏性。与之连接的螺母会随滚珠丝杠的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现精密的直线运动。
图1-1 同步带型直线运动模组
图1-2 滚珠丝杠型直线运动模组
对于图1-3所示的滚珠丝杠型直线运动模组，需要在理解其工作原理的基础上，结合后续章节中对应的知识描述，能够绘制主要零部件的相关工作图样。通过模型装配，掌握对滚珠丝杠型直线运动模组进行装配、检验、安装及维修的基本技能。
图1-3 滚珠丝杠型直线运动模组拆分图
1.2 控制系统及接线图绘制任务
电气控制系统图一般有三种：原理图、布置图和接线图。
电气原理图的目的是便于阅读和分析控制线路，一般分主电路和辅助电路(控制电路)两部分。实际绘制时应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。
电器元件布置图主要是表明电气设备上所有电器元件的实际位置，为电气设备的安装及维修提供必要的资料。电器元件布置图可根据电气设备的复杂程度集中绘制或分别绘制。图中不需要标注尺寸，但是各电器代号应与有关图纸和电器清单上的元器件代号相同。
电气接线图是表示电气控制系统中各项目(包括电气元件、组件、设备等)之间连接关系、连线种类和敷设路线等详细信息的电气图，是检查电路和维修电路不可缺少的技术文件，根据表达对象和用途不同，可细分为单元接线图、互连接线图和端子接线图等。
直线运动模组通常采用交流伺服电机或步进电机驱动，可采用PLC、DSP或运动控制卡控制驱动器进行。
对图1-4给出的运动控制卡驱动交流伺服电机的控制板接线图，需要在掌握控制系统的基本结构的基础上，绘制符合电气规范要求的接线图，能清楚表达各电气元件的接线要求。可采用Altium Designer( AD)软件绘制控制系统及接线图，也可采用电气专用的AutoCAD Electrical 软件进行绘制。为保持一致性，本书只介绍采用AutoCAD绘制电气控制图的方法。
图1-4 控制板接线图
1.3 控制柜体绘制任务
控制柜体(机柜)内安装的各种按钮开关、控制器等，对各种设备实现近程或远程控制，主要功能是控制负载启停，或根据工艺要求对负载进行某些调节控制。通过控制柜将控制设备进行集成，还有利于控制系统与外界隔离、屏蔽，避免设备间的相互干扰，同时便于在发生故障时的检修工作。控制柜是电气控制设备不可缺少的组成部分，是电气控制设备的载体。
设计时，控制柜体应有一定的机械强度，周边平整无损伤。要求采用具有一定厚度(>2mm)的冷轧钢板制作。控制柜体内外均应做防腐蚀处理，喷塑或镀锌层无脱落。二层板要求镀锌并有可靠接地，安装板后部留有足够盘线空间并应符合国家及行业生产的验收规定；控制面板及其上元器件与箱内元器件净距离通常应不小于200mm。箱体、箱门都要可靠接地。接线端子应与*大导线截面匹配，内有接地要求的电器、盘面，其外壳应可靠接地；接地线采用铜编织线。图1-5(a)为立式控制柜的实物图，图1-5(b)是集成操作台功能控制柜，适用于控制系统较简单、需要与计算机交互的情况。
图1-5 控制柜
控制柜机柜既要满足各电气单元的组合功能条件，如安全的要求、检修性能、形式的统一、组合的标准、功能的分配、外形美观等，还要满足柜体本身要求，如坚固可靠、美观、调整容易、符号规范、制造的适用性以及针对特殊场合的特殊设计等。
对图1-5(b)给出的操作台式控制柜体，需要按照机械设计规范建立三维实体模型，生成展开图。
第2章 制图的基本知识
掌握《技术制图》和《机械制图》有关标准的基本规定。
掌握图样画法的基本规定。
掌握常用绘图工具的使用方法。
掌握常用几何图形的作图方法及平面图形的分析方法。
2.1 国家标准制图的相关规定
工程图样是工程技术人员表达设计思想、进行技术交流的工具，是设计和制造过程中的重要技术文件，是工程界交流的语言。要准确无误地进行技术思想交流，绘制工程图样时需要严格遵守《技术制图》和《机械制图》的相关规定。《技术制图》是指基本技术标准，《机械制图》是机械专业的制图标准。
中华人民共和国国家标准简称“国标”，“GB”为这两个汉字的拼音首字母，如“GB/T 14689—2008”，其中“T”表示推荐性标准，“T”后的数字表示标准编号，分隔号“—”后的数字为该标准颁布的年份。本节主要按照GB/T 14689—2008《技术制图 图纸幅面和格式》及相关要求，介绍图纸幅面与格式、比例、字体、图线以及尺寸注法的相关规定。
2.1.1 图纸幅面与格式
1)图纸幅面
为了使图纸便于装订和保管，绘制图样时应优先采用GB/T 14689—2008规定的5种基本幅面，如表2-1所示。必要场合允许采用国家标准所规定的加长幅面，加长幅面的尺寸由基本幅面的短边乘以整数倍后得到。例如，幅面代号为A3×2的尺寸为B×L=420×594；A4×3的尺寸为B×L=297×630。
表2-1 基本幅面及周边尺寸 单位：mm
2)图框格式
在图纸上必须用粗实线画出图框。图框的格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。不留装订边的图样，其图框格式如图2-1所示；留有装订边的图样，其图框格式如图2-2所示。为了在图样复制和缩微摄影时定位方便，可采用对中符号，对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界开始至伸入图框内约5mm，如图2-1所示。
图2-1 不留装订边图样的图框格式
图2-2 留有装订边图样的图框格式
3)标题栏的方位与格式
每张图纸都必须有一个标题栏，通常位于图纸右下角。标题栏的格式和尺寸如图2-3所示。在学校的制图作业中，标题栏可以简化，参考图2-4所示的格式。
图2-3 国家标准规定的标题栏格式
定价：49.0
ISBN：9787030578259
