一、概述

　　TX3219A隔离器模块，主要用于隔离总线上发生短路部分的设备，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。使用隔离器便于确定总线发生短路的位置。

　　当隔离器输出所连接的电路发生短路故障时，隔离器内部电路中的自复熔丝断开，同时内部电路中的继电器吸合，将隔离器输出所连接的电路完全断开。总线短路故障修复后，继电器释放，自复熔丝恢复导通，隔离器输出所连接的电路重新纳入系统。

二、能特点

　总线短路故障排除后，可自动将被隔离出去的部分重新纳入系统

　输入、输出信号无极性

　有100mA、200mA两种输出电流可选，通过内部跳线冒选择

三、TX3219A隔离器模块技术参数

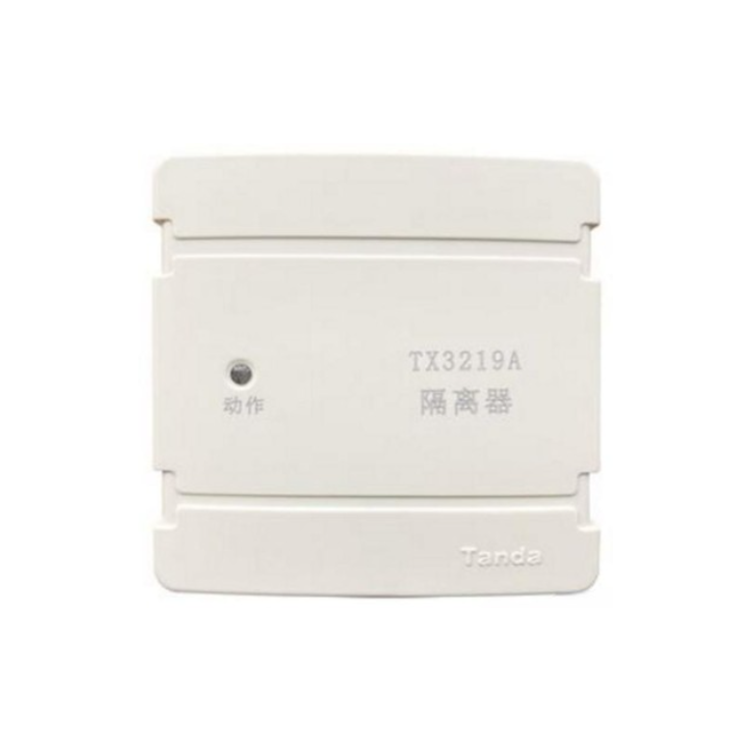

型号：TX3219A

名称：隔离器

品牌：泰和安

工作电流：动作电流≥100mA或200mA（此时K短接）

负载能力：总线24V，100mA；总线24V，200mA（K短接）

指示灯：红色（正常监视状态不亮，动作时常亮）

线制：与控制器采用无极性二总线连接

使用环境：温度-10℃～+55℃

湿度：≤95%，不凝露

壳体材料和颜色：ABS，米黄色

重量：约130g

外形尺寸：87mm×87mm×37mm

四、TX3219A隔离器模块接线图

TX3219A隔离器模块接线图

　　I1、I2为输入端；O1、O2为输出端。

五、TX3219A隔离器模块其他说明

　　产品内部K短接时，总线输出的**电流为200mA；K不短接时，总线输出的**电流为100mA。
