书名：特高压变电站设计
书号：978-7-5198-6941-0
定价：189元
作者：韩先才, 文卫兵主编
出版时间：2023-03
出版社：中国电力出版社


品牌介绍

中国电力出版社成立于 1951 年，作为中国成立最早的中央科技出版社之一，曾隶属于水利电力部、能源部、电力工业部、国家电力公司，现为国家电网公司所属的科技出版社，在电气技术专业出版领域享有极高的声誉。该社作为以图书出版为主体，音像、电子出版物、期刊、网络出版共同发展的大型出版企业，以强大的出版资源和高素质的专业队伍，致力于向读者提供包括电力工程、电气工程、建筑工程、电子技术、信息技术、外语、大中专教材、家教等学科门类齐全的权威出版物，也竭力为广大师生提供精品教材，是教育部和北京市教委规划教材的出版基地之一。

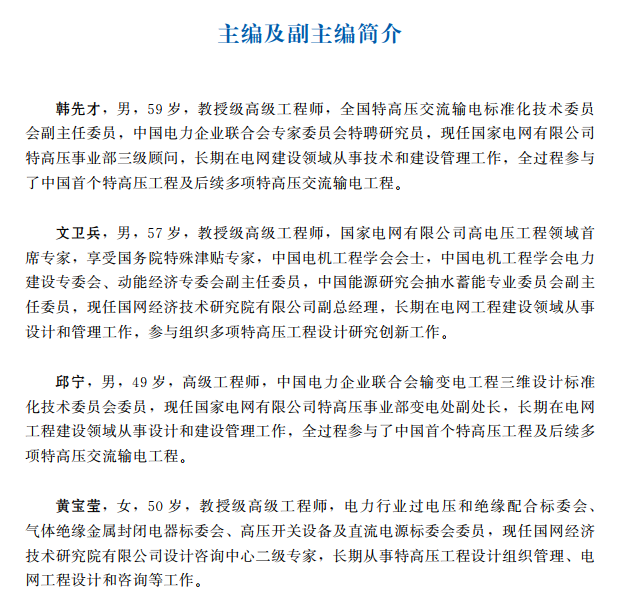

作者介绍

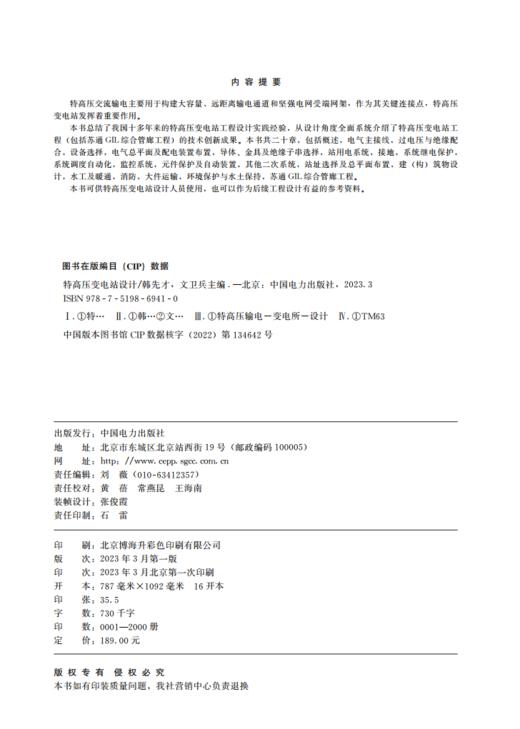

内容介绍

特高压交流输电主要用于构建大容量、 远距离输电通道和坚强电网受端网架, 作为其关键连接点, 特高压变电站发挥着重要作用。

本书总结了我国十多年来的特高压变电站工程设计实践经验, 从设计角度全面系统介绍了特高压变电站工程 (包括苏通 GIL 综合管廊工程) 的技术创新成果。 本书共二十章, 包括概述, 电气主接线, 过电压与绝缘配合, 设备选择, 电气总平面及配电装置布置, 导体、 金具及绝缘子串选择, 站用电系统, 接地, 系统继电保护,系统调度自动化, 监控系统, 元件保护及自动装置, 其他二次系统, 站址选择及总平面布置, 建 (构) 筑物设计, 水工及暖通, 消防, 大件运输, 环境保护与水土保持, 苏通 GIL 综合管廊工程。

本书可供特高压变电站设计人员使用, 也可以作为后续工程设计有益的参考资料。

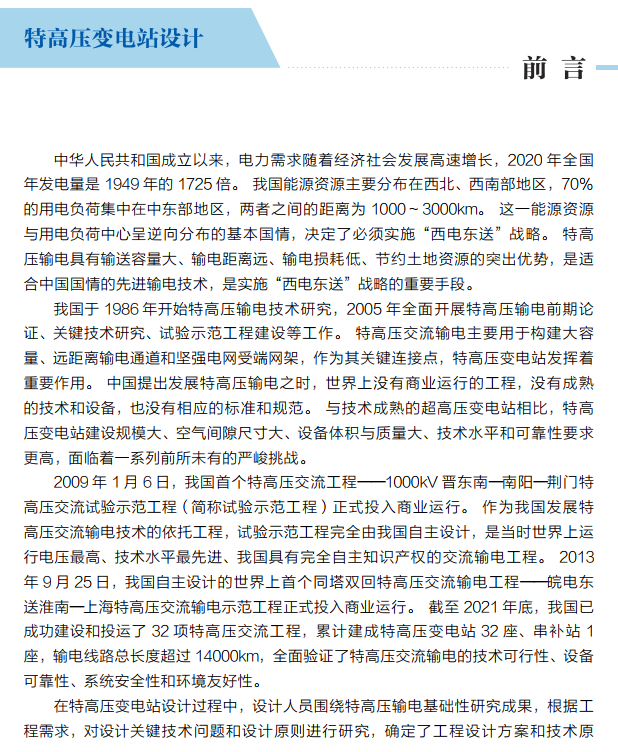

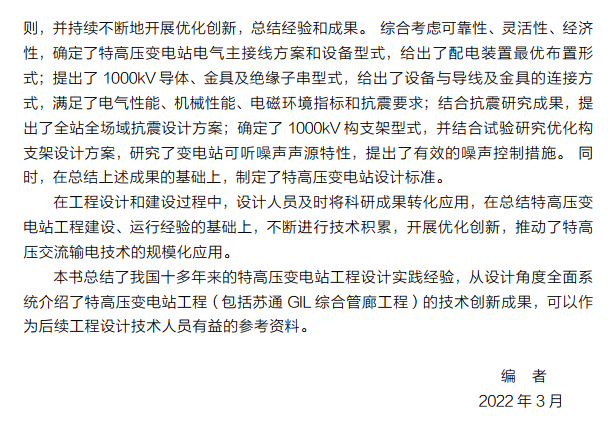

前言

目录

前言

第一章 概述  1

第一节 国内外特高压交流输电技术发展概况  1

第二节 中国特高压变电站设计创新成果  5

第二章 电气主接线  23

第一节 特高压变电站电气主接线设计原则 23

第二节 特高压变电站高、 中、 低压侧接线  24

第三章 过电压与绝缘配合  29

第一节 过电压分类  29

第二节 暂时过电压及其保护  30

第三节 操作过电压及其保护  32

第四节 雷电过电压及其保护  37

第五节 绝缘配合  40

第四章 设备选择  54

第一节 环境条件  54

第二节 主变压器选择  56

第三节 高压并联电抗器选择  65

第四节 开关设备选择  77

第五节 110kV 无功设备选择  91

第六节 1000kV 串联补偿装置选择  100

第七节 其他设备选择  111

第五章 电气总平面及配电装置布置  124

第一节 变电站布置原则  124

第二节 1000kV 配电装置布置  126

第三节 500kV 配电装置布置 158

第四节 主变压器及110kV 配电装置布置  160

第五节 1000kV 串联补偿装置布置  180

第六节 电气总平面典型布置 199

第六章 导体、 金具及绝缘子串选择  206

第一节 导体选择  206

第二节 金具选择  220

第三节 绝缘子串选择  227

第七章 站用电系统  242

第一节 站用电系统概述  242

第二节 站用电系统电气接线 243

第三节 站用电设备选择  244

第四节 站用电设备布置  249

第八章 接地  250

第一节 特高压变电站接地系统设计特点  250

第二节 土壤电阻率测量  250

第三节 分流系数计算  251

第四节 接地电阻限值  253

第五节 降阻措施分析  257

第六节 接地导体选型  264

第七节 设备接地  267

第九章 系统继电保护  273

第一节 系统继电保护综述 273

第二节 1000/500kV 系统继电保护  276

第三节 故障录波系统  283

第四节 故障测距系统  286

第五节 保护及故障信息管理子站系统  287

第十章 系统调度自动化  291

第一节 远动系统  291第二节 电能量计量系统  295

第三节 相量测量装置  296

第四节 调度数据通信网络接入设备  298

第五节 二次系统安全防护 300

第十一章 监控系统  303

第一节 监控系统总体要求 303

第二节 监控系统功能  307

第三节 系统配置及接口要求 310

第四节 一键顺控功能应用 313

第十二章 元件保护及自动装置  318

第一节 1000kV 变压器保护  318

第二节 1000kV 并联电抗器保护  324

第三节 站用变压器保护  326

第四节 110kV 无功补偿设备保护  329

第五节 110kV 母线保护  331

第十三章 其他二次系统  334

第一节 一体化电源系统  334

第二节 时间同步系统  342

第三节 智能辅助控制系统 343

第四节 设备状态监测系统 347

第五节 智能巡视系统  351

第六节 二次回路设计及设备布置  356

第十四章 站址选择及总平面布置  366

第一节 站址选择  366

第二节 站区规划  368

第三节 总平面及竖向布置 369

第四节 站内、 外道路  377

第五节 站区管沟  381

第六节 场地及边坡  387

第十五章 建（ 构） 筑物设计  398

第一节 建筑物设计  398

第二节 构筑物设计  409

第三节 地基处理  420

第十六章 水工及暖通  426

第一节 水工  426

第二节 暖通  439

第十七章 消防  445

第一节 设备消防  445

第二节 建 (构) 筑物消防 447

第三节 电缆防火  459

第四节 火灾探测报警系统 463

第十八章 大件运输  470

第一节 大件运输方案设计原则及大型设备运输技术参数  470

第二节 大件运输方式  472

第三节 大件设备到货场地的选择  475

第四节 大件运输船舶、 车辆的配置及装卸设备  476

第五节 大件运输公路运输路线选择及运输沿线排障措施  482

第六节 大件运输方案设计实例  487

第十九章 环境保护与水土保持  493

第一节 环境保护  493

第二节 水土保持  499

第二十章 苏通GIL 综合管廊工程  505

第一节 总体设计  505

第二节 电气设计  512

第三节 隧道及引接站设计 522

第四节 三维设计  531

附录 特高压变电站设计管理规定及标准  535
