书名：输变电工程质量通病防治手册 变电工程分册
书号：978-7-5239-0008-6
定价：89元
作者：国网浙江省电力有限公司建设部
出版时间：2025-12-24
出版社：中国电力出版社
页码： 240    字数(千字)：282
开本：16开    版次：1    印次：1

品牌介绍

中国电力出版社成立于 1951 年，作为中国成立最早的中央科技出版社之一，曾隶属于水利电力部、能源部、电力工业部、国家电力公司，现为国家电网公司所属的科技出版社，在电气技术专业出版领域享有极高的声誉。该社作为以图书出版为主体，音像、电子出版物、期刊、网络出版共同发展的大型出版企业，以强大的出版资源和高素质的专业队伍，致力于向读者提供包括电力工程、电气工程、建筑工程、电子技术、信息技术、外语、大中专教材、家教等学科门类齐全的权威出版物，也竭力为广大师生提供精品教材，是教育部和北京市教委规划教材的出版基地之一。

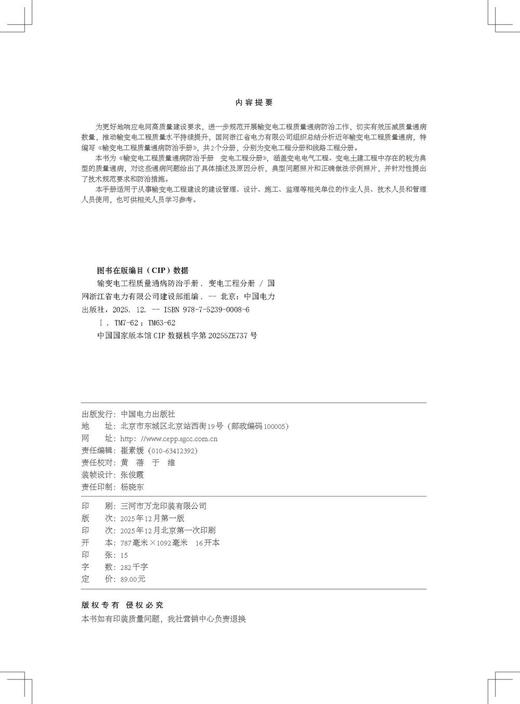

内容介绍

为更好地响应电网高质量建设要求，进一步规范开展输变电工程质量通病防治工作，切实有效压减质量通病数量，推动输变电工程质量水平持续提升，国网浙江省电力有限公司组织总结分析近年输变电工程质量通病，特编写《输变电工程质量通病防治手册》，共2 个分册，分别为变电工程分册和线路工程分册。 　　本书为《输变电工程质量通病防治手册 变电工程分册》，涵盖变电电气工程、变电土建工程中存在的较为典型的质量通病，对这些通病问题给出了具体描述及原因分析，典型问题照片和正确做法示例照片，并针对性提出了技术规范要求和防治措施。 　　本手册适用于从事输变电工程建设的建设管理、设计、施工、监理等相关单位的作业人员、技术人员和管理人员使用，也可供相关人员学习参考。
本书适用于本手册适用于从事输变电工程建设的建设管理、设计、施工、监理等相关单位的作业人员、技术人员和管理人员使用，也可供相关人员学习参考。

前言

前言 为进一步贯彻质量强国建设纲要精神，强化落实输变电工程质量通病防治工作，推动电网建设高质量发展，国网浙江省电力有限公司按照问题导向、实事求是的原则，组织行业专家在全面总结分析近年来输变电工程质量问题的基础上，编写本书，旨在有效指导通病防治，切实压减通病数量，推进整体质量水平提升。 本书根据现行国家、行业等有关标准规范要求进行编写，主要详列了涉及结构安全、使用功能和设备运行的较为典型、发生率较高的通病问题，以图文并茂的形式作出错误和正确示例，分析问题原因，并给出规范要求及防治措施。 本册为《输变电工程质量通病防治手册 变电工程分册》，具体内容分为变电电气工程、变电土建工程两章共119 项通病，其中，变电电气工程10 大类43 项通病，变电土建工程9 大类76 项通病，每项通病分为问题描述、原因分析、规范要求、防治措施、正确做法示例五个部分。本书图文并茂、直观易懂、特色鲜明，总体上具有较强的指导性和实用性，能够为广大电力建设者提供工作指导和参考。 本手册在编写过程中，得到了行业专家、工程技术人员的帮助和支持，收到了许多一线人员反馈的宝贵意见和建议，在此表示衷心感谢。限于时间和编写水平，书中难免存在遗漏和不妥之处，诚请广大读者和专家批评指正。 编 者 2025 年12 月

目录

目录
前言
一 变电电气工程
（一）油浸变压器（电抗器）系统 002
1 主变压器与预埋件固定不规范 002
2 主变压器气体继电器跨接不规范 003
3 主变压器事故放油阀设置不规范 005
4 主变压器中性点系统设备接地不规范 007
5 主变压器中性点设备、铁芯、夹件色标不规范 009
6 主变压器中性点隔离开关垂直连杆接地不规范 010
7 主变压器本体或有载油位不正确 012
8 主变压器油温远方与就地读数不一致 014
9 主变压器感温电缆安装不规范 015
（二）封闭式组合电器 018
10 GIS 设备安装环境不满足要求 018
11 GIS 设备气室未按要求进行气密性检测 020
12 GIS 盆式绝缘子、导体、筒体清洁不到位 022
13 GIS 伸缩节安装不规范 024
14 GIS 法兰跨接接地不规范 025
15 GIS 底座、支架接地不规范 027
16 GIS 法兰盘与支架共用紧固螺栓 029
17 GIS 气室充气压力值大于额定压力值 031
18 GIS 室SF6 气体泄漏在线监测报警系统安装不规范 032
（三）屏柜及二次接线 034
19 开关柜接地不规范 034
20 屏柜二次接线不规范 036
21 屏柜内装置及电缆接地安装不规范 039
22 光缆尾纤安装不规范 041
（四）一体化电源 043
23 所用电屏母排绝缘处理不规范 043
24 蓄电池组电缆引出线安装不规范 044
（五）设备构支架及独立避雷针 045
25 设备构支架、独立避雷针底部防积水措施不规范 045
26 二次槽盒接地不规范 048
（六）设备连接及接地 048
27 接地螺栓安装不规范 050
28 槽钢处螺栓安装不规范 053
29 接地安装不规范，接地排搭接焊长度不足 054
（七）光电缆安装敷设 056
30 电缆防火措施不规范 056
31 电缆未分层敷设 058
32 电缆弯曲半径不符合要求 059
33 高压电力电缆保护管设置不规范 061
34 高压电缆屏蔽和钢铠接地不规范 063
35 OPGW 余缆架和接地线安装不规范 064
（八）智能辅控系统 066
36 电子围栏安装不规范 066
37 智能辅助系统避雷器安装不规范 068
（九）试品试件检测 069
38 主变压器油样检测不规范 069
39 六氟化硫气体、混合气体用的氮气抽检不规范 071
40 软母线试件检测不规范 073
（十）工程资料 074
41 乙供材料资料报审不齐全 074
42 质量验收表填写不规范 075
43 试验报告填写不规范 077
二 变电土建工程
（一）地基与基础 080
1 站内场地、道路、管沟等发生不均匀沉降 080
2 灌注桩钢筋焊接不规范 082
3 灌注桩桩头处理不规范 084
4 地下建（构）筑物止水带、穿墙防水对拉螺杆设置不规范 087
5 后浇带未按照规范要求进行处理 091
6 挡土墙泄水孔设置不规范 093
7 沉降观测点设置不规范 094
（二）主体结构 096
8 柱、墙钢筋安装偏位 096
9 钢筋机械连接不规范 098
10 钢筋机械连接接头位置设置不规范 100
11 钢筋保护层厚度不规范 102
12 混凝土外观质量缺陷 105
13 高强度螺栓选型不规范 108
14 钢结构安装时高强度螺栓螺母、垫圈安装方向错误 110
15 高强度螺栓连接摩擦面处理不满足抗滑移要求 111
16 钢结构安装螺栓使用不规范 113
17 钢结构防火涂料施工不规范 114
18 楼承板栓钉焊接不规范 116
19 楼承板在梁上的搭接长度不足 117
20 闭口型钢采用焊接方式连接 118
（三）装饰装修 120
21 潮湿环境内墙面发霉、起皮、脱落 120
22 钢质防火门门框未灌浆或灌浆不密实 121
23 防火门出厂合格证、永久性标牌、消防认证标识设置不规范 122
24 卫生间门进风口设置不规范 124
25 建筑外窗台和滴水线设置不规范 125
26 变形缝装置安装及穿越构件补偿措施设置不规范 127
27 室内外石材板块返碱 130
28 水泥混凝土地面分格缝设置不规范 131
（四）屋面 133
29 屋面防水基层处理不规范 133
30 伸出屋面管道的防水构造设置不规范 135
31 屋面水落口细部构造施工不规范 138
32 屋面防水保护层与女儿墙交接处伸缩缝设置不规范 141
33 建筑物女儿墙压顶排水坡设置不规范 142
（五）通风与空调 144
34 轴流风机未设防护罩 144
35 蓄电池室通风设施不规范 145
36 排烟系统风管柔性短管的材料选择不规范 147
37 管道抗震支吊架设置不规范 149
38 室内柜式空调底座设置不规范 151
（六）建筑电气 153
39 可弯曲金属导管及柔性导管安装不规范 153
40 建筑电气电缆钢导管连接不规范 156
41 电缆镀锌钢管的管口处理不规范 160
42 开口朝上的室外管道未做防雨弯头 162
43 电缆桥架（槽盒）接地不规范 164
44 灯具、监控杆、消火栓箱等接地不可靠 165
45 建筑物配电箱电缆、芯线未设置标识 167
46 建筑物墙面插座接线安装错误 168
（七）给水排水 170
47 穿墙管道套管设置不规范 170
48 卫生间洗手盆水嘴未采用节水型水嘴 173
49 卫生间排水管道设置不规范 174
50 建筑物室外平台排水坡度设置不规范 175
51 水池（箱）等的泄水管道、溢流管道设置不规范 178
52 室外检查井未设置防坠落措施 180
（八）消防及安全设施 182
53 室外消火栓安全措施设置不规范 182
54 雨淋报警阀组件安装不规范 184
55 水泵机组和消防管减振装置安装不规范 185
56 消防水泵管道压力表设置不规范 188
57 消防管道红色油漆褪色、脱落 190
58 变电站消防小室或砂箱的器材配置不规范 192
59 灭火器数量、配置基准不足，摆放位置不规范 194
60 消防器材标志设置不规范 196
61 消防救援口净宽和标志设置不规范 199
62 变电站安全标志牌排列顺序不规范 200
63 点型感烟探测器布置不规范 201
64 蓄电池室内防爆设备不规范 203
65 水（油）池等检修人孔高度不足；通气管设置不规范 206
66 水雾喷头安装不规范 208
（九）工程资料 211
67 检验批、分项、分部、单位工程质量验收记录编制不规范 211
68 回填土检测试验报告不规范 212
69 混凝土拌合物中氯离子、碱含量未测定 214
70 混凝土强度评定记录表编制不规范 215
71 混凝土结构工程、钢结构工程现场检测抽样数据不准确 218
72 钢结构连接用紧固标准件相关检验、复验不规范 220
73 屋面工程雨后观察（淋水）试验、蓄水试验记录填写不规范 221
74 建筑给水、排水工程的各类试验记录填写不规范 222
75 建筑屋面隐蔽验收记录填写不规范 226
76 水池满水试验记录不规范 228
